cad矩形编辑教程（CAD矩形工具使用方法）

第1步、打开CAD软件，点击矩形工具，或是输入RECTANG命令空格，进入下一步。

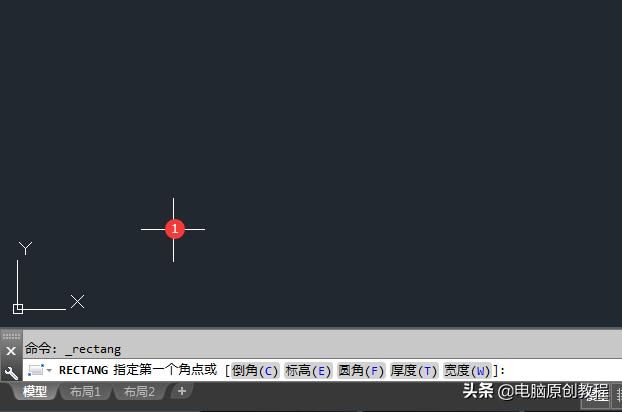

第2步、指定第一个角点。或是输入X,Y的坐标点。在这里我们点击空白的地方。作为矩形的起点。效果如下：

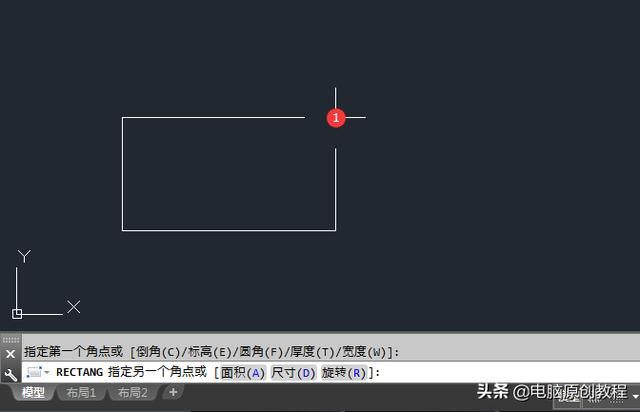

第3步、指定另一个角点。或是输入X，Y的坐标，效果如下：

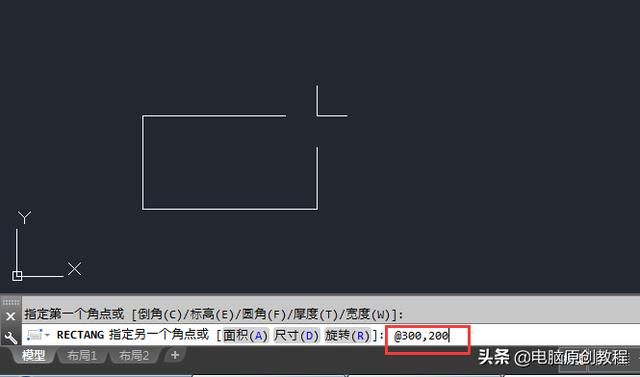

第4步、也可以输入@300,200的参数，这样就可以绘制一个矩形出来。

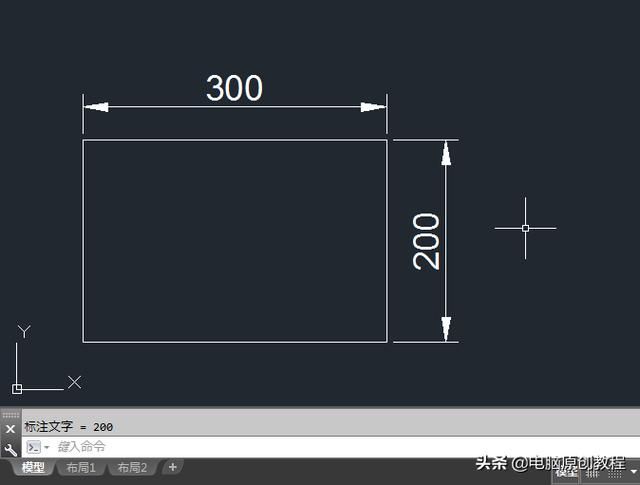

第5步、也就是绘制一个矩形为300x200mm的矩形出来，效果如下：

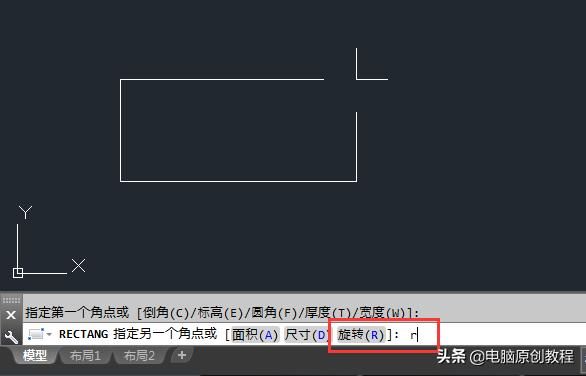

第6步、也可以点击旋转（R）或是输入R键空格。效果如下：

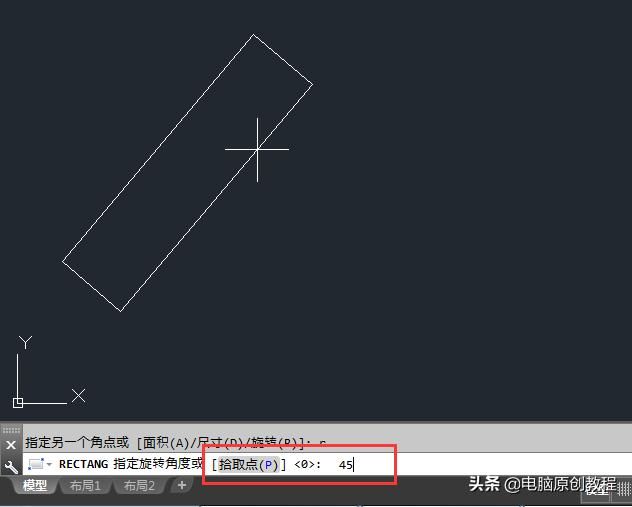

第7步、输入45度后，点击空格。效果如下：

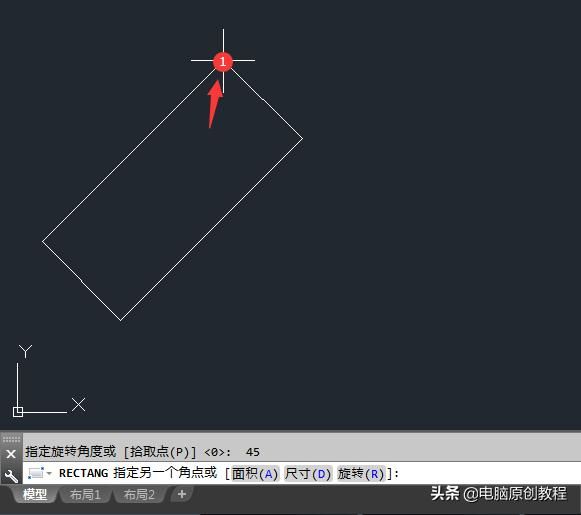

第8步、然后点击矩形的另一个点。就可以创建一个45度的矩形了，效果如下：

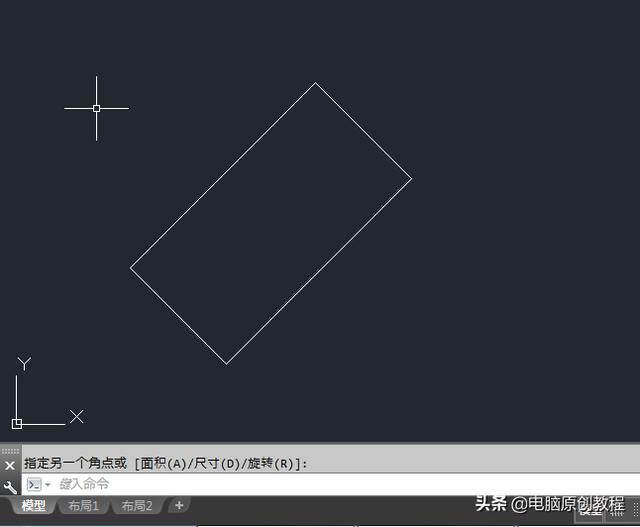

第9步、创建好的就是45度的矩形，效果如下：

以上就是CAD矩形工具使用方法的方法，具体操作步骤如上，希望能帮助到大家，有帮助到你，请投一票。
