anker18w充电头测评（ANKER手机大功率PD快充头充电器头单口双Type）

Anker诞生于美国加州，由前Google工程师Steven Yang（ 阳萌 ）创办，为全球注册品牌。Anker生产移动电源、充电器、蓝牙外设、数据线等智能数码周边产品，重点市场覆盖北美、日本及欧洲多国。

这几年ANKER 在亚洲市场也颇有建树，在中国国内亦建立了良好的口碑，小编收了18W 和30W PD快充头，趁着今天有点闲散时间，做个简单的拆解，此文仅拆解A2012 18W PD 单口快充头，一探究竟在消费者心目中有这崇高地位的ANKER，做工究竟如何！

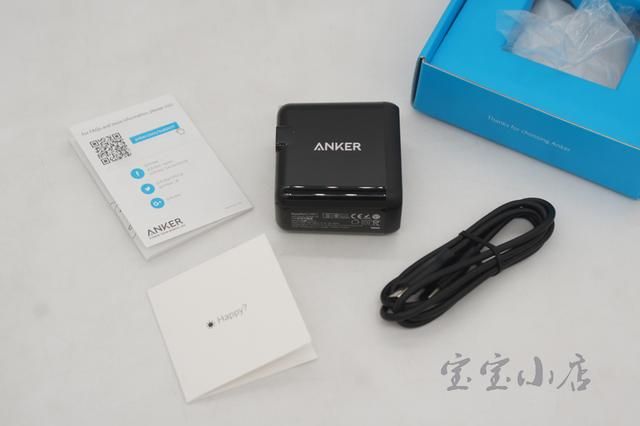

拆开包装，内附有装箱清单，说明书，质保卡，18W PD快充附送一条原装数据线。

数据线在包装盒前侧隔层里面。

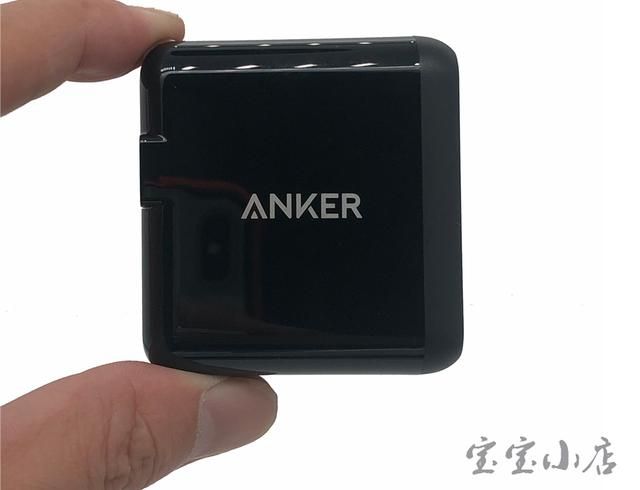

18W 为亮面外壳，类似钢琴烤漆的质感，优点是档次感强，缺点是容易留下指纹。（30W 是磨砂外壳）

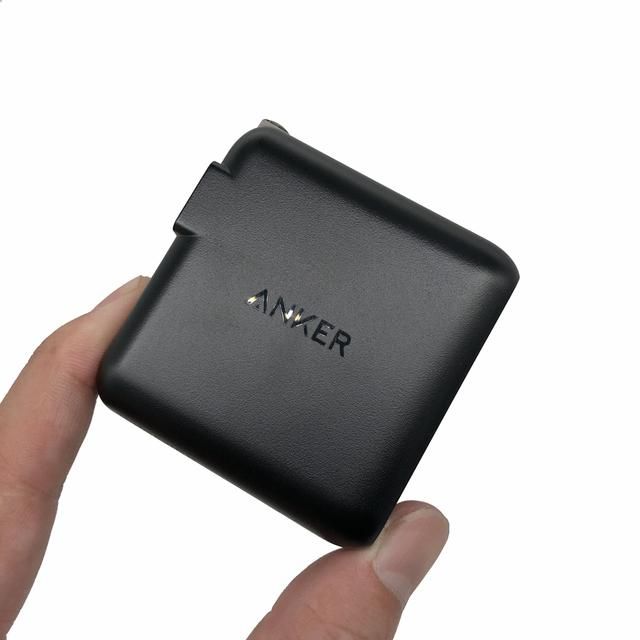

附上30W 的外观，

下面进入今天的重点话题，18W PD 单口快充头的拆解环节。简单粗暴用一字批，顺着缝隙撬！这个地方需要注意力度！

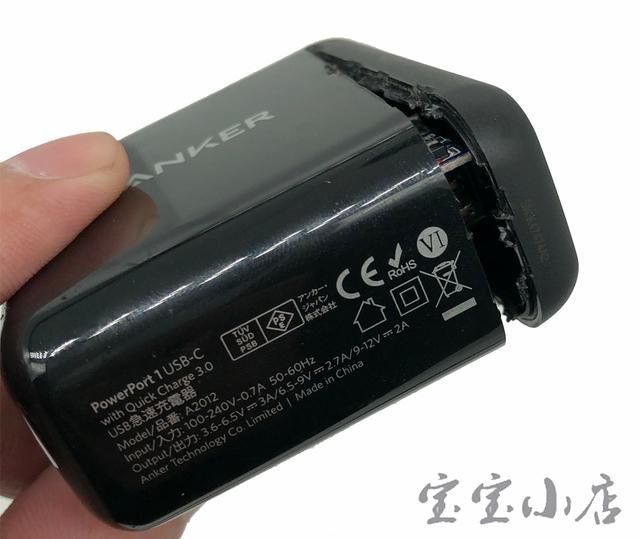

底部的标签能清楚看到型号A2012 急速充电器，输出支持3.6V ~6.5V 3A, 6.5V~9V 2.7A， 9~12V 2A。

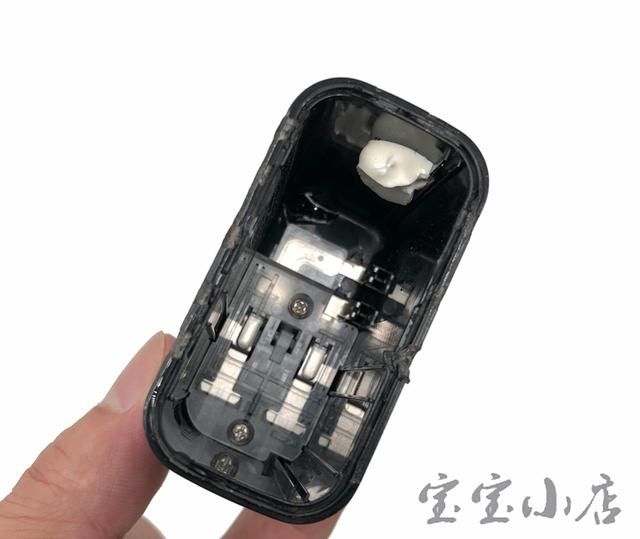

拆开后，外壳能看到材质是PC ABS ，有一定阻燃效果。

腔体内折叠头有2颗螺丝固定，铜管底部的粗点和PCB卡扣相连！

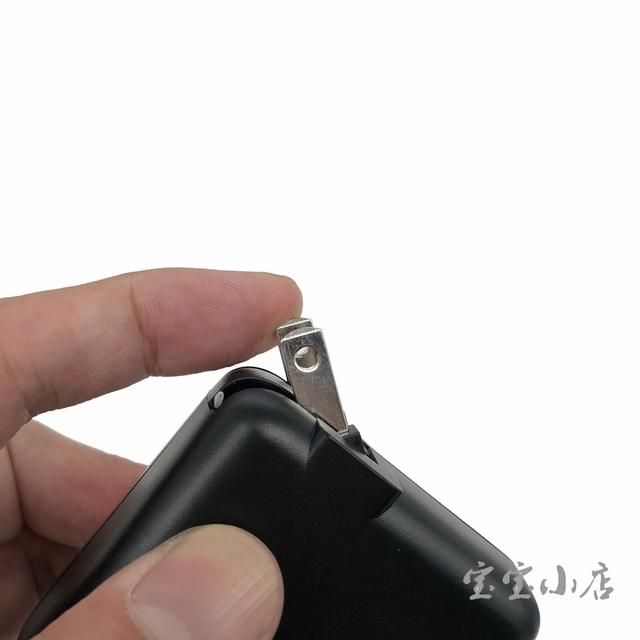

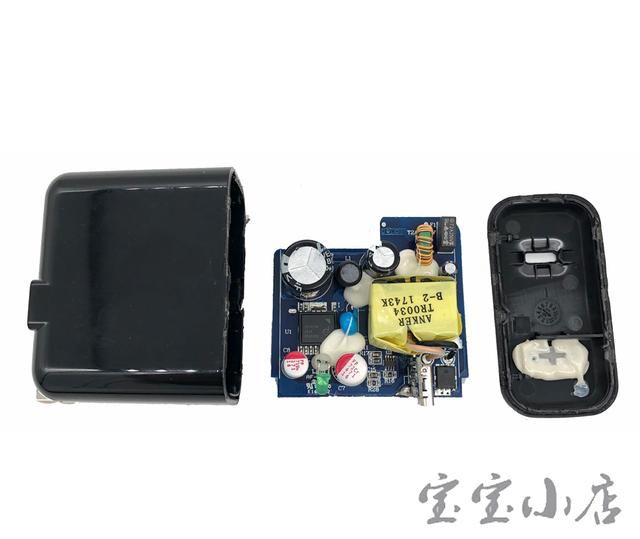

可折叠的设计令出行也更加简单。 抽出腔体蓝色的PCB，内部结构如下图。

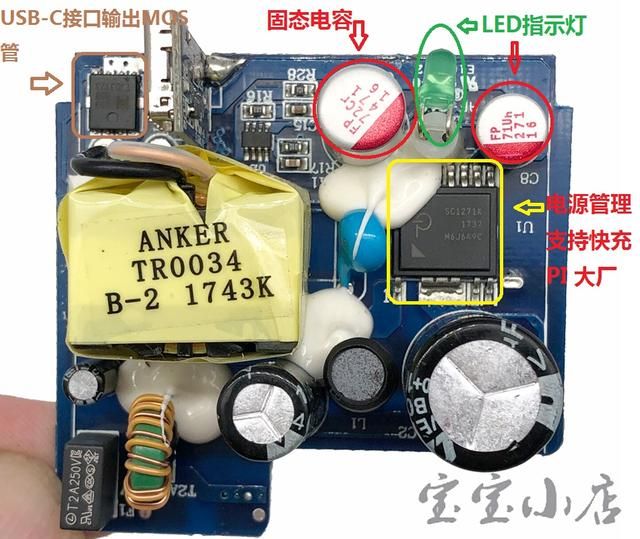

来自PI 的电源管理IC SC1271KPI推出的离线式恒压/恒流开关芯片有好几种，InnoSwitch系列中SC1271K就是典型的一种，芯片集成了725V的MOSFET，还集成了PWM控制器、

次级同步整流控制器，具有多种保护功能，是一款集成度非常高的芯片，还有其独特的封装工艺，对应散热极其有利，降低了产品设计中散热的难度。SC1271K的输出功率为20W，最大输出电流可达4A。

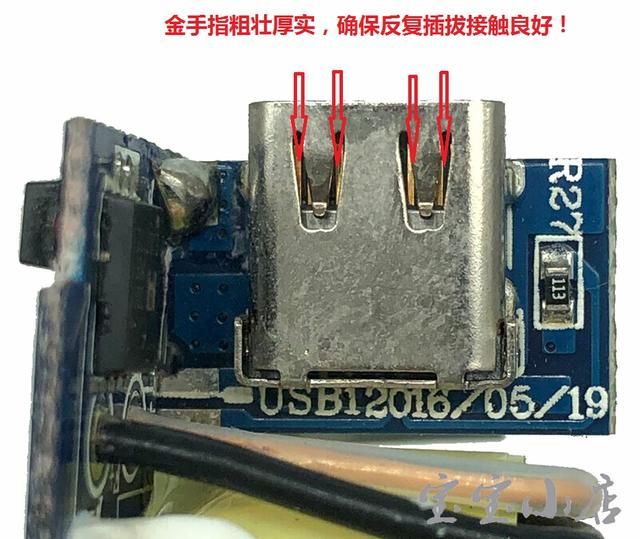

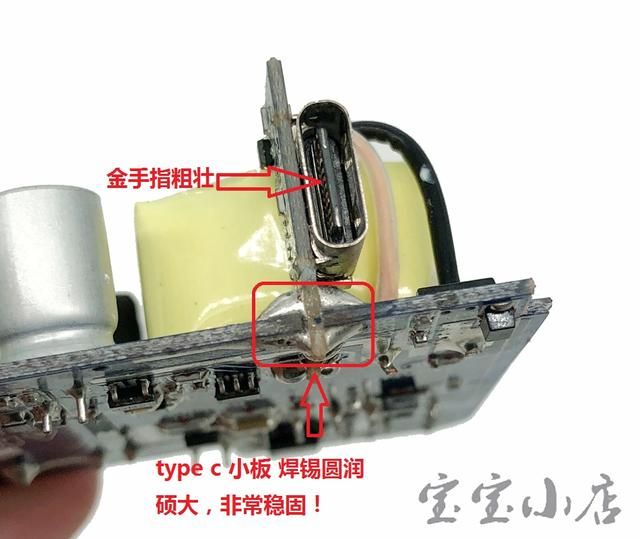

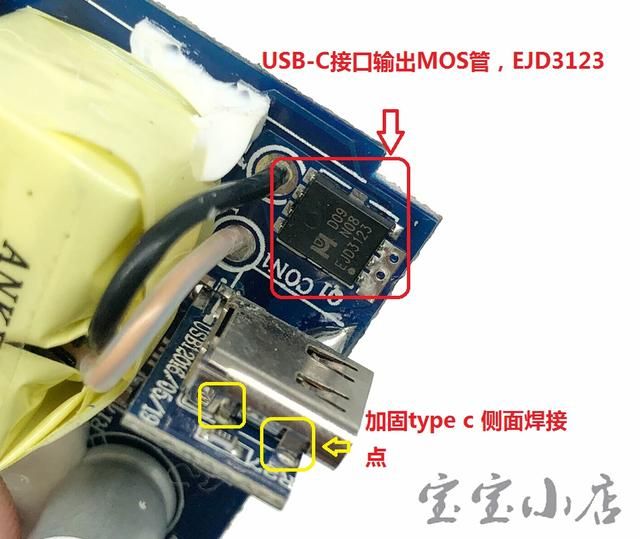

Type c 输出的小板，是使用过程中插拔最频繁的地方，焊点也是相当的圆润，上下左右夹住，type c 母口金手指也不含糊，镀金厚实，宽凸。

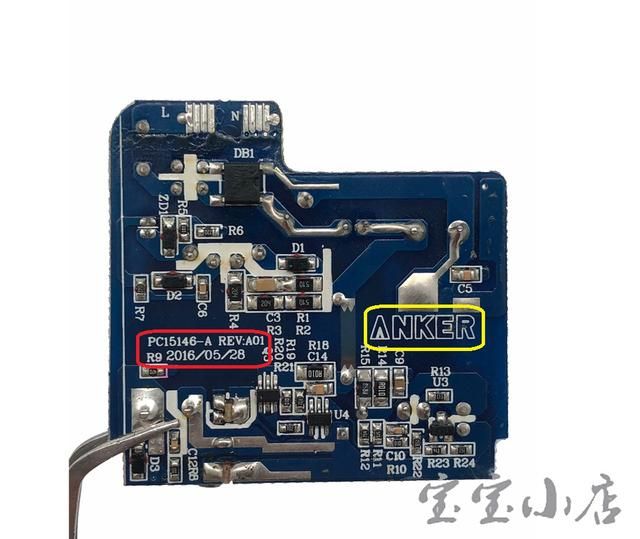

这是第二次看到PCB上的生产日期，2016年5月19号。

翻过来再看Type C 输出控制芯片，和PD 30W 采用的是一样的IC。

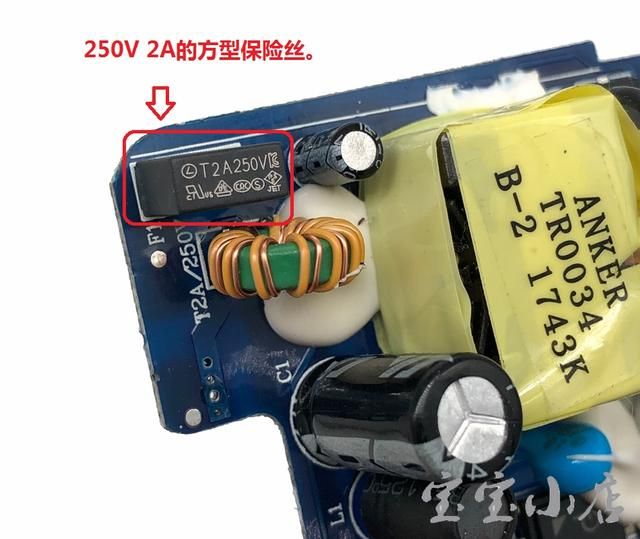

输入端有250V 2A 方形保险。变压器用的是ANKER TR0034 .复原后，再用测试仪检测，支持快充协议如图。（绿色是支持的协议）支持QC2.0 ,QC3.0，这里不懂的可以百度。

拆解只是了解质量的一个步骤，从上面的拆解过程，相必您也已经找到相应的答案！ANKER做工和细节符合一线大厂的预期，实测18W充电速度45分钟可以充满一个iphone x 50%电量，华为P8 51%电量，充满用时间1小时，中规中矩。各位客官有感兴趣的充电器可以留言，小编将为您奉上拆解！

,
