通过 「图形化编程」Scratch 初识 中的介绍，大家应该对 Scratch 这个编程工具有了初步的认识，今天我们来学习用 画笔 扩展库在 Scratch 上画一个五角星，项目演示如下

五角星演示

五角星原理

一个五角星是由 5 条线组成的，每条线长度相同，每画一次线转过一个固定角度画下一条，那么我们怎么确定要转多少度呢？来看看下面这个动画演示吧：

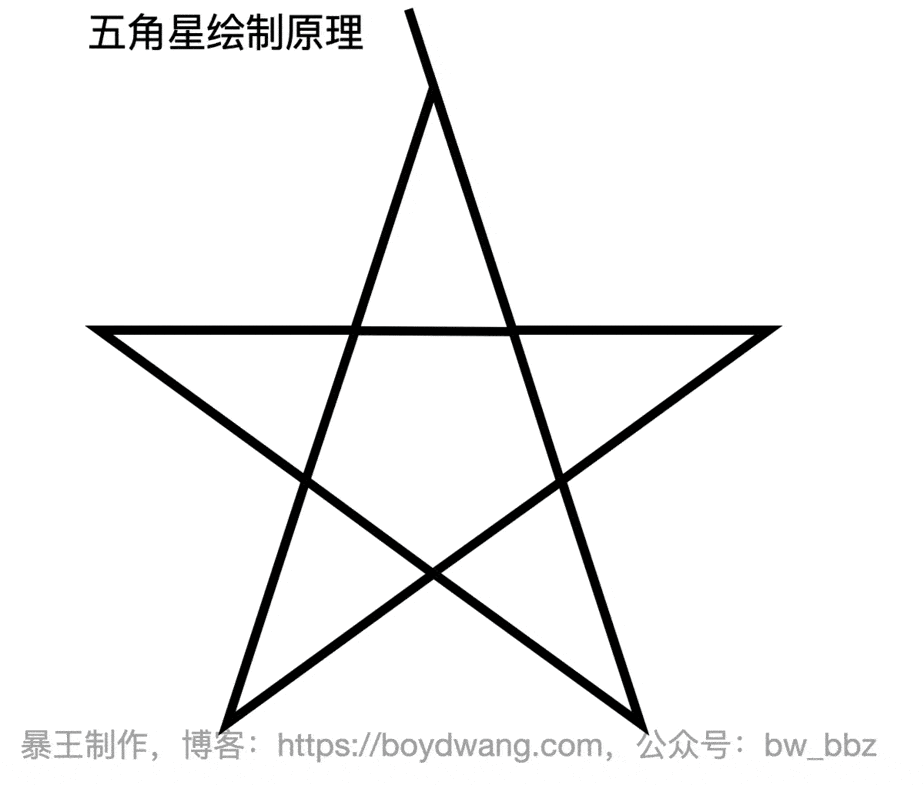

五角星绘制原理

1. 五角星中间是一个 正五边形，可以划分为 3 个三角形，每个三角形 内角和为 180 度，180*3=540 度，所以正五边形的内角和是 540 度
2. 五边形的每个角为 540/5=108 度
3. 由 108 度算出五角星的顶端的三角形一个角为 180-108=72 度
4. 由于三角形的对称性，两个底角度数相同，算得顶角度数为 180-72*2=56
5. 最后得到外角度数为 180-56=144，假设我们从右下角为起始点开始画，那么画到最上面的时候就要 左转 144 度 然后画下一条线

所以答案是 144 度，你答对了吗

添加画笔扩展库

首先打开 Scratch 网站(https://scratch.mit.edu/)，新建一个项目，添加 画笔 扩展库,

1.点击左下角的图标，添加扩展库

添加扩展

2.在打开的页面中选择 画笔 扩展库，如图所示，这样画笔扩展库就添加好啦

画笔扩展库

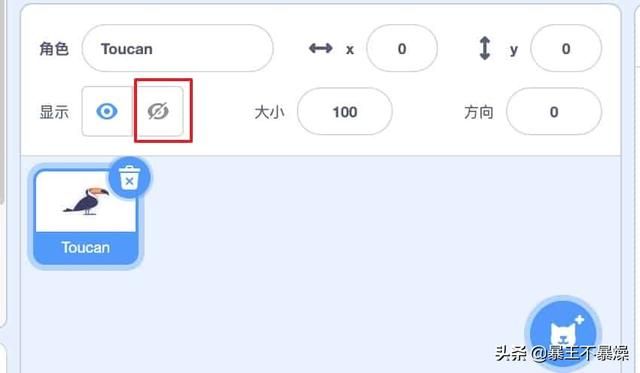

另外，你可以选择关闭精灵显示，只画图案，这样画面看起来会比较干净，舞台上就只剩下五角星的线条啦

实现

上面原理里面讲过，我们需要画五条线，需要用一个 重复执行 5 次 的循环，每条线长度为 100，也就是让精灵移动 100 步，这个数字越大五角星越大，然后 左转 144 度就可以了，另外为了保证每次执行都重新画图，我们需要把舞台上的图案全部擦除，让画笔回到原点，然后落笔，最后为了画图不至于画的太快，有个间隔时间，我们加上 0.3 秒的循环，

1. 当 绿旗 被点击时，让精灵移动到 x: 0 y:0，也就是屏幕正中间
2. 面向 0 方向，也就是向上
3. 全部擦除屏幕上的所有线条
4. 落笔，开始画图
5. 在 控制 分类下 找到 重复执行 10 次模块，把 10 改为 5
6. 移动 100 步，这个数字越大五角星的边越长
7. 左转 144 度
8. 等待 0.3 秒

完成啦，快点击绿色棋子看看效果吧

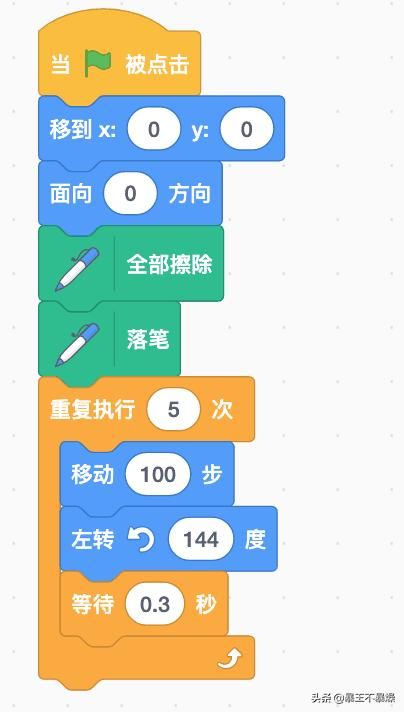

完整代码图

完整代码图

项目地址

可以通过下面这个地址查看这个教程的代码，点击页面上的 “改编” 就可以保存成你自己的项目啦

https://scratch.mit.edu/projects/371113255/

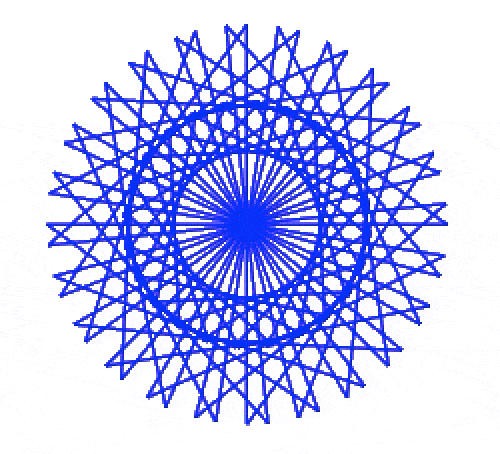

下节教程我们来实现这个更复杂的图形

星星圆环
