excel图表格式中绿色箭头怎么设置（Excel条件格式技巧）

目标：通过条件格式的学习可以达到以下目的，今天我们学习数据条模拟条形图和数据红绿灯图标集。

条件格式1：突出显示关键值

条件格式2：数据条模拟条形图

条件格式3：数据红绿灯图标集

条件格式4：利用色阶设置热力地图效果

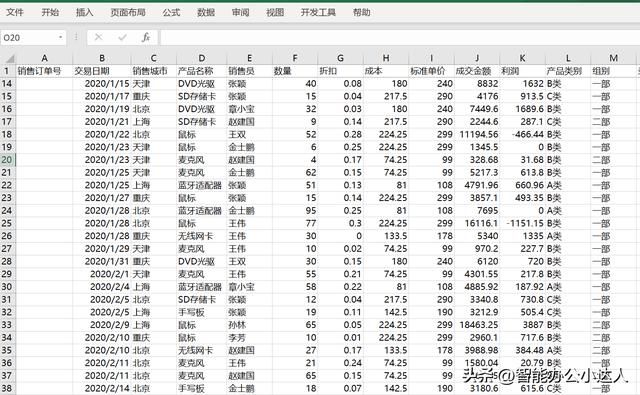

素材：销售流水表

一，数据条模拟条形图操作步骤：

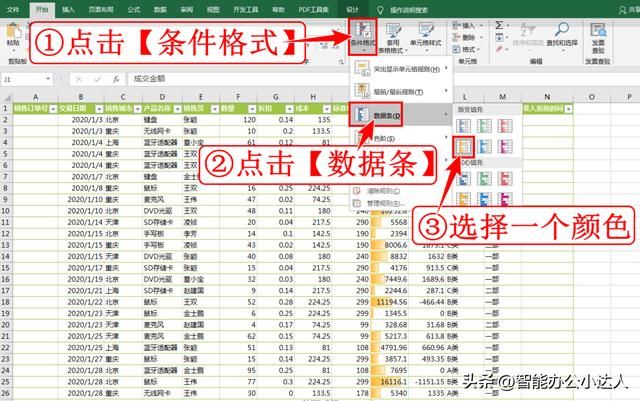

1）插入数据条：选中“成交金额”即J列→选择开始选项卡→找到条件格式

2）点击条件格式→选择数据条→选择一个颜色样式。

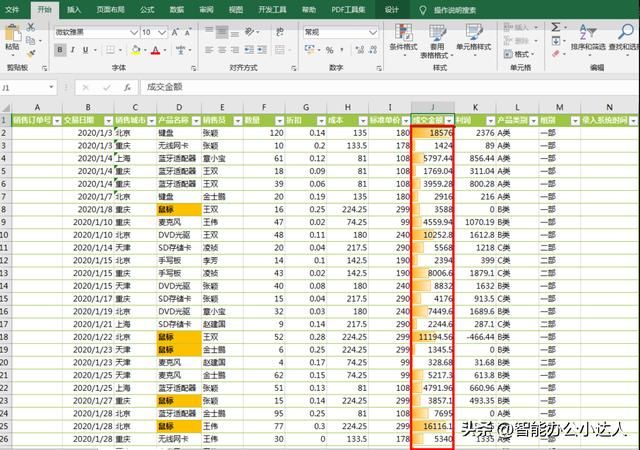

3）设置完成后，“成交金额”中的数据就会根据单元格内数值的大小，显示对应长短的“数据条”，实现类似于条形图的效果，如下图：

二，数据红绿灯图标及操作步骤：

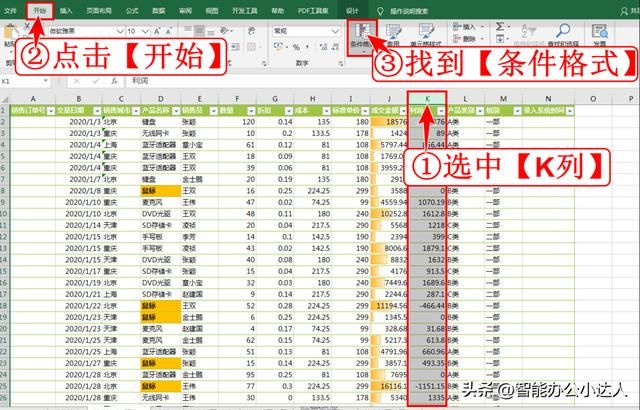

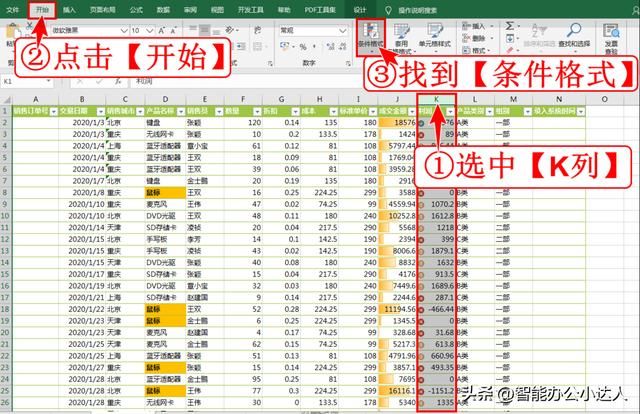

1）选中“利润”，即K列→选择开始选项卡→找到条件格式；

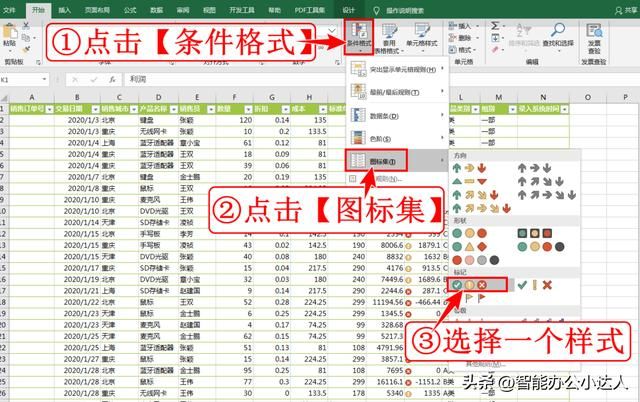

2）点击条件格式→选择图标集→选择一个样式，比如：红绿灯的效果。

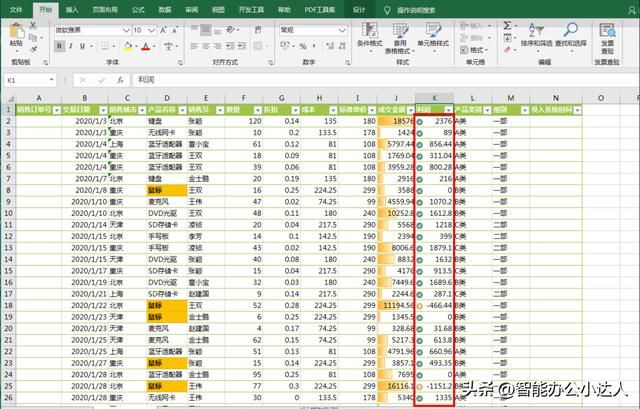

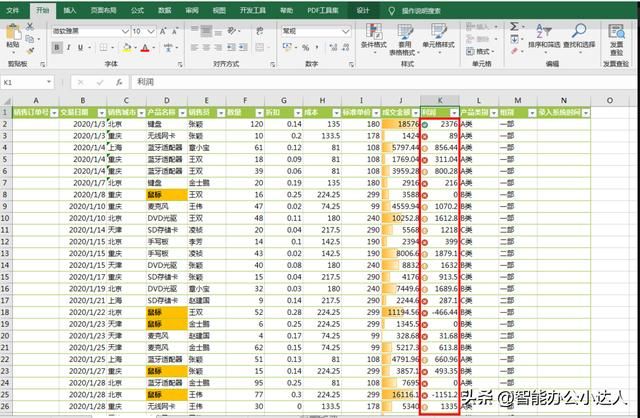

3）此时，Excel会为它们自动添加上红绿灯的图标。如下图：

4）如果对默认的效果设置不满意，可以再次选中K列→选择开始选项卡→找到条件格式

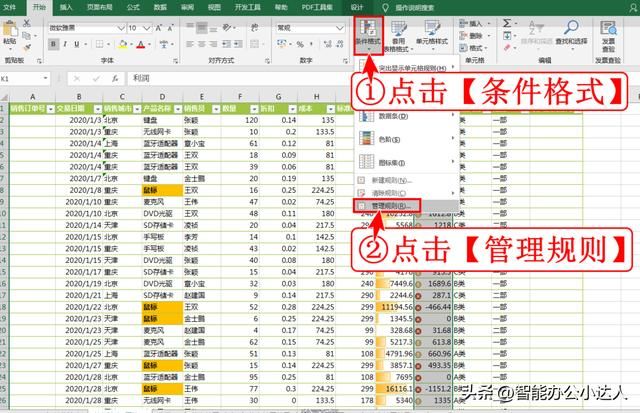

5）点击条件格式→选择管理规则，对它进行二次修改。如下图：

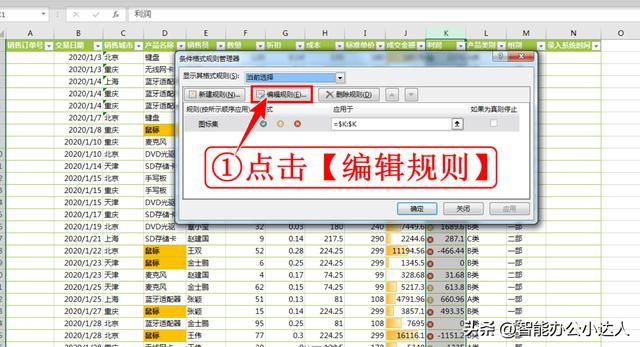

6）在弹出的管理规则对话框中，默认会选中刚刚设置的图标集，我们直接点击编辑规则。如下图：

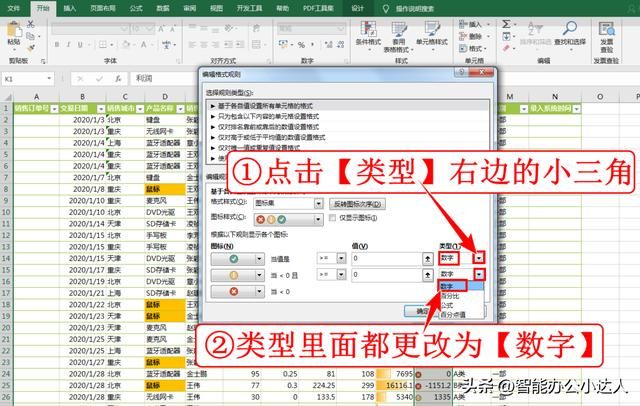

7）在弹出的编辑格式规则对话框中，分别点击类型下面的2个小三角，都改为数字，如下图：

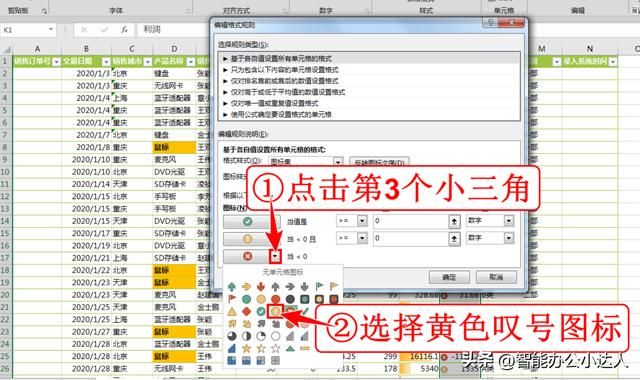

8）你可以根据实际数据情况，调整它的值设置。 比如目前设置的是：当值>0时，图标为绿灯； 当值<=0且>=0（即=0）时，图标为黄灯； 当值<0时，图标为红灯。也根据自己的喜好，调整图标的样式，比如将“红灯”改为“黄灯”。如下图：

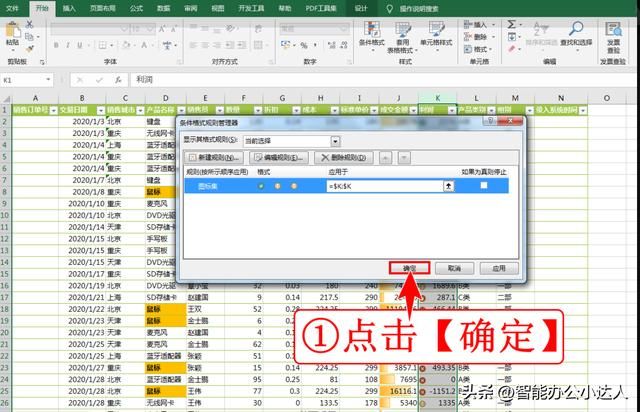

9）设置好内容后，点击确定。再回到条件格式规则管理器的界面，再点击确定。如下图：

10）我们可以实现下图效果，即有利润的显示绿灯，亏本（利润<0）或持平的，显示黄灯警示。如下图：

,
