abb机器人编程入门自学（ABB机器人零基础编程步骤详解）

本文转载自微信公众号“自动化电气工程师技术交流与分享”

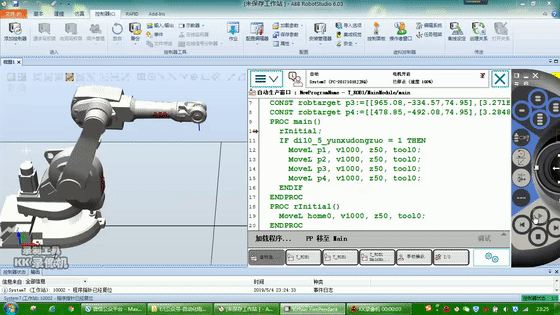

本文目标：从零起步，到能如下图运行

主要步骤

一，建立工作站、导入机器人

二，建立系统、配置硬件模块

三，添加用户I/O信号

四，用户信号关联系统信号

五，写程序、示教点位

六，试运行

正文开始

---

一，建立工作站，导入机器人

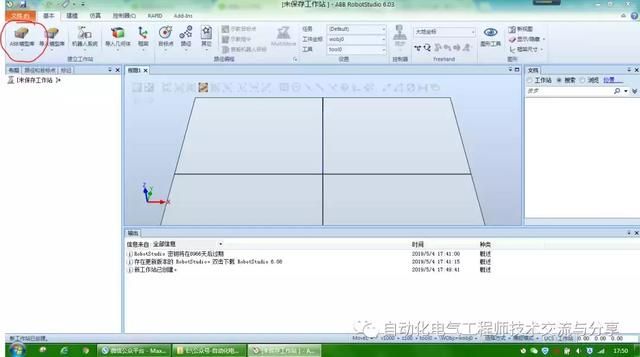

1，打开安装好的ABB RobotStudio软件（关注微信公众号“自动化电气工程师技术交流与分享”，首页即有下载入口），双击空工作站

2，选择机器人模型，这里以IRB1600型号为例，选择并确定。

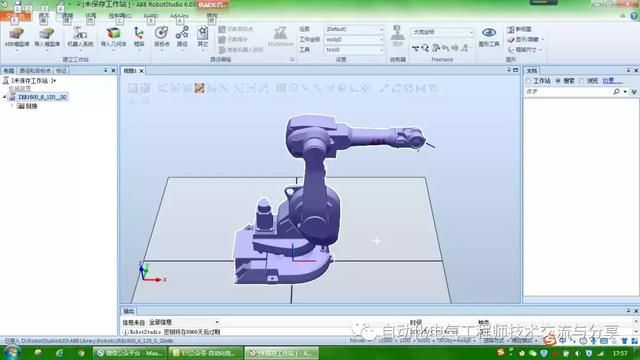

此时画面如下。默认操作快捷键：

平移是Ctrl 拖动鼠标左键，旋转是Shift Ctrl 拖动鼠标左键

第一步完毕

二，建立系统、配置硬件模块

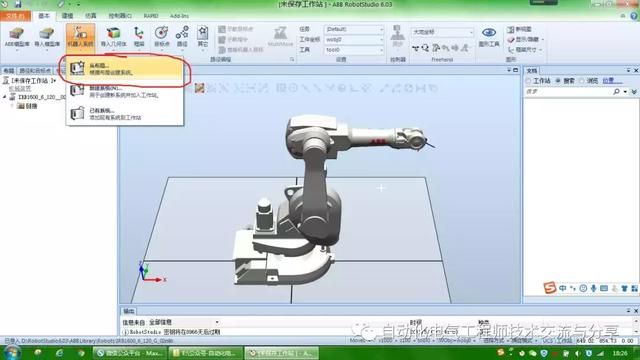

3，点击机器人系统，选择从布局...

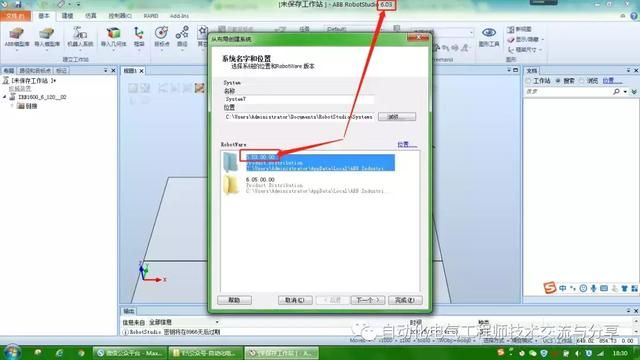

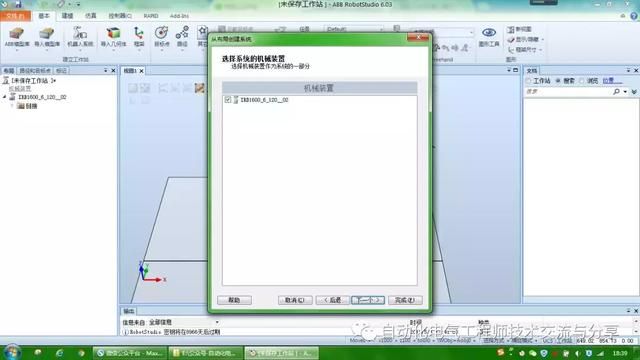

4，选择相同版本的文件夹，点击下一个，再点击下一个

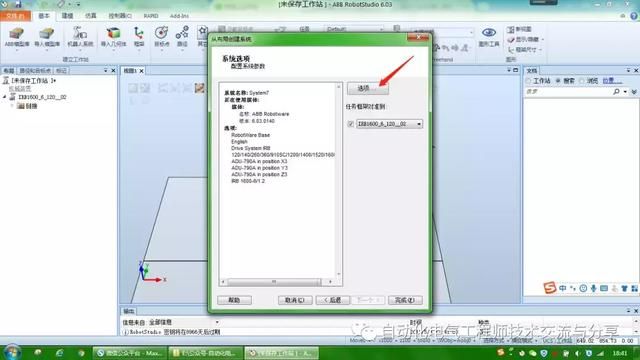

5，点击选项

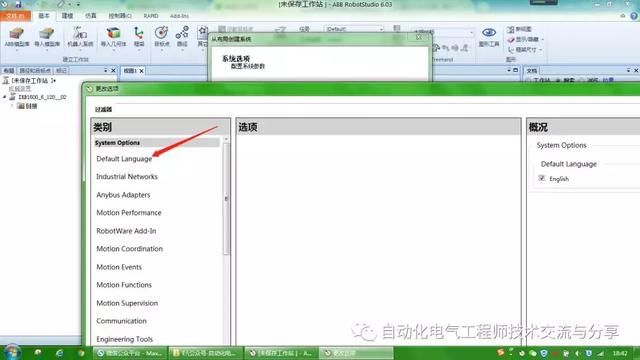

6，在弹出的窗口中，点击Default Language，去钩English，打钩Chinese

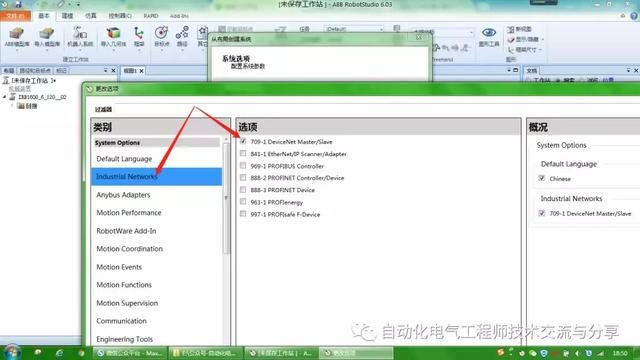

7，再点击Industrial Networks，选择709-1模块。选择完毕后关闭窗口

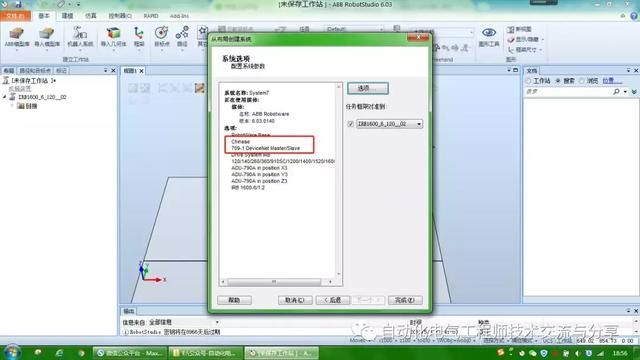

8，关闭窗口后，确认这里信息是否更新为所选内容，点击完成，此时系统建立完毕

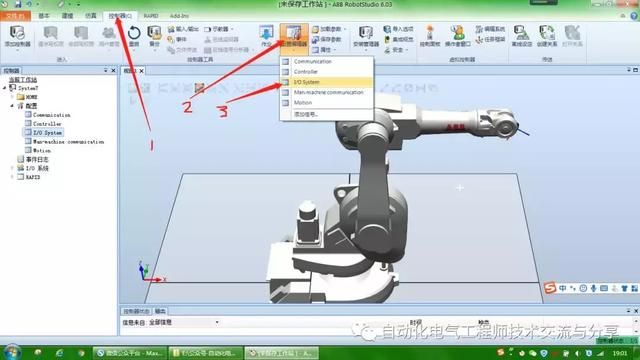

9，依次点击控制器、配置编辑器，选择I/O System

10，弹出窗口后，右键点击DeviceNet Device

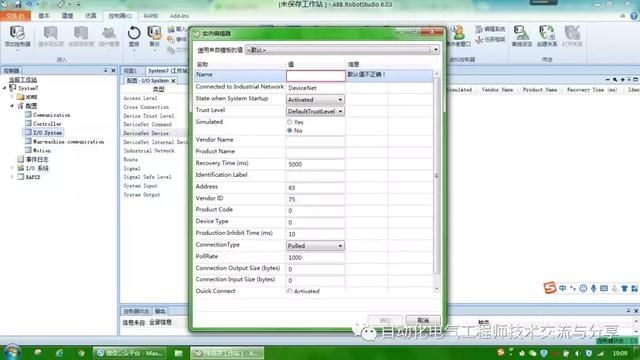

11，弹出以下窗口

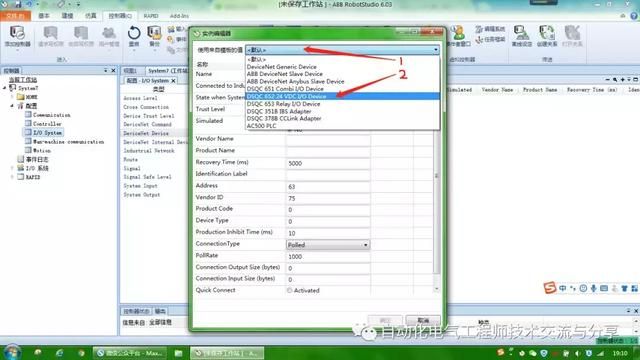

12，更改选择来自模板的值为图示选项

13，选完上图选项之后，其他数值自动更新为下图所示，此时更改Address的值为10后点击确定

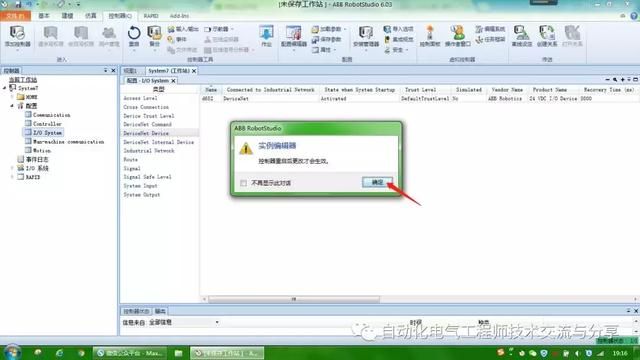

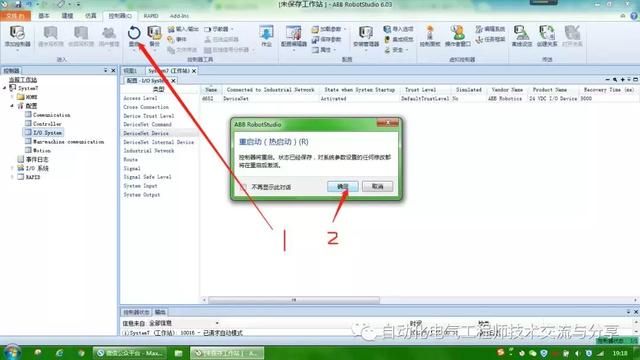

14，弹出下图窗口，点击确定，点击重启控制器

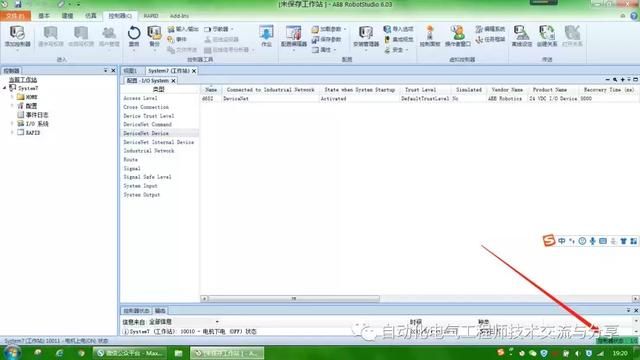

15，当右下角控制器的状态由红到黄再到绿时，表示重启完成

第二步完毕
