怎样添加profinet模块（怎样编程实现对PROFINET子站的诊断）

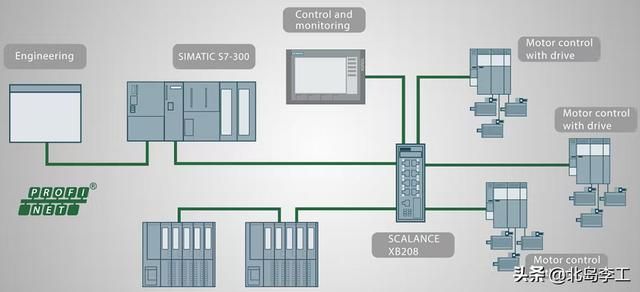

前几天读书群中有小伙伴提出一个实际项目的客户需求：在HMI屏幕上显示当前系统的子站状态，比如哪些站点已经组态？哪些站点在报错？这涉及到如何对PROFINET子站进行诊断。今天这篇文章，我给出一种解决方案。

在西门子S7-1200/1500硬件条件下，我们可以使用诊断指令“DeviceStates”来实现对子站的诊断功能，具体方法如下：

在博途指令列表的“扩展指令”→“诊断”中找到DeviceSTATEs指令，其基本语法如下：

DeviceStates(LADDR:=_hw_iosystem_in_, MODE:=_uint_in_, STATE:=_variant_inout_)

指令中各参数含义如下表所示：

名称

类别

数据类型

说明

LADDR

输入

HW_IOSYSTEM

PROFINET IO硬件标识符

MODE

输入

UInt

要读取的状态信息类别

STATE

输入/输出

Variant

状态缓存区

参数MODE有如下几种取值：

• 1=已经组态的I/O设备；
• 2=出现故障的I/O设备；
• 3=被禁用的I/O设备；
• 4=存在的I/O设备或者说找到的I/O设备；
• 5=出问题的I/O设备，比如不可用，不可访问的；

STATE是布尔型数组，其第0个元素表示组的状态，若其值=1，则表示数组中至少有一个数据满足查询要求；从1个元素开始，表示相应编号的子站是否满足查询要求，1=满足，0=不满足。

回到文章开头的问题，我们使用DeviceStates来查询三种状态：已经组态的子站（MODE=1）、成功找到的子站（MODE=4）及出现故障的子站（MODE=2），将指令执行的结果存放到全局数据块中。

为了方便，新建用户自定义数据类型：typeNetDiagnostic，它是布尔型数组，如下图所示：

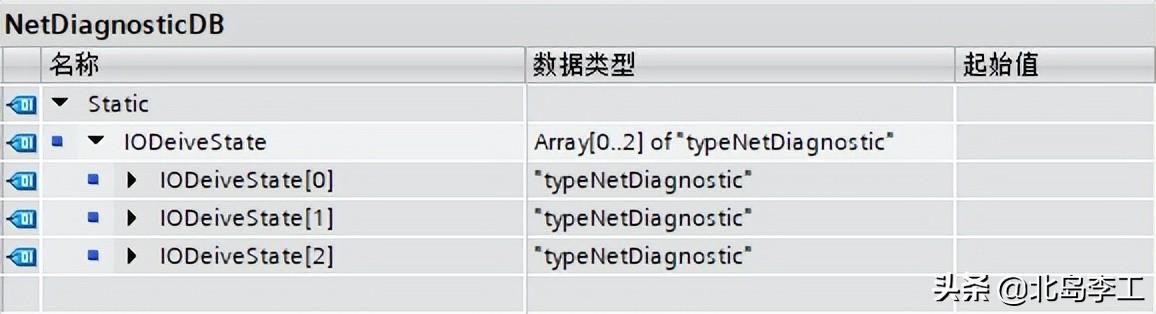

新建全局数据块NetDiagnosticDB，其元素IODeviceState是有三个元素的数组，其数据类型为用户自定义类型typeNetDiagnostic，如下图所示：

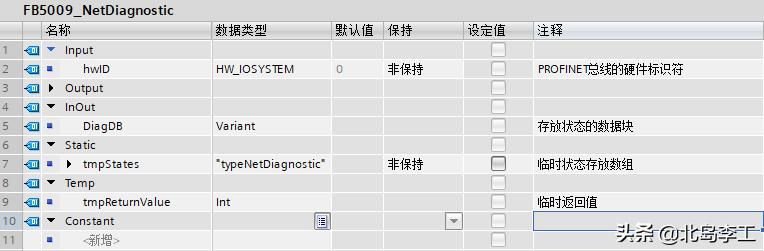

新建函数块FB5009_NetDiagnostic，其参数如下：

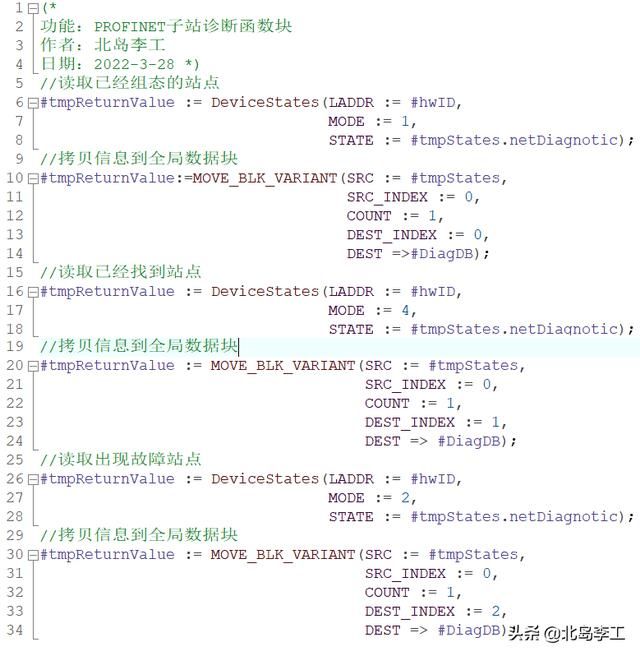

代码如下：

在主程序中调用该函数块，并对参数进行赋值，代码如下：

说明：参数“270”是当前组态的PROFINET的硬件标识符。

编译下载程序运行，在线查看运行结果。

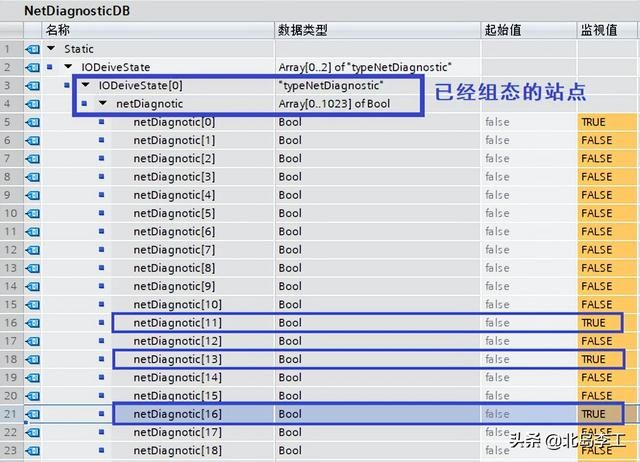

在我的当前系统中组态了三个子站，站号分别是11,13和16，如下图所示：

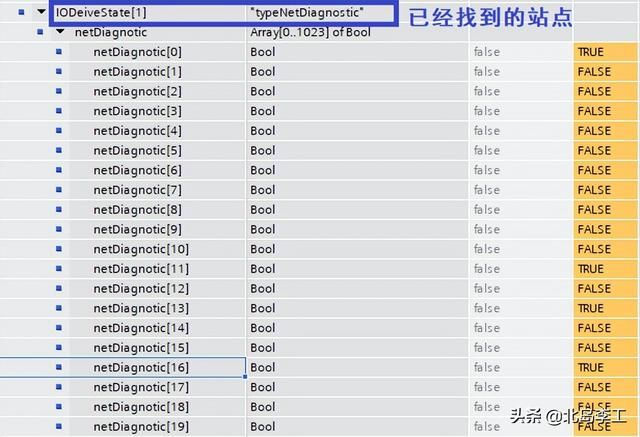

已经成功找到的站点也是11,13和16 ，如下图所示：

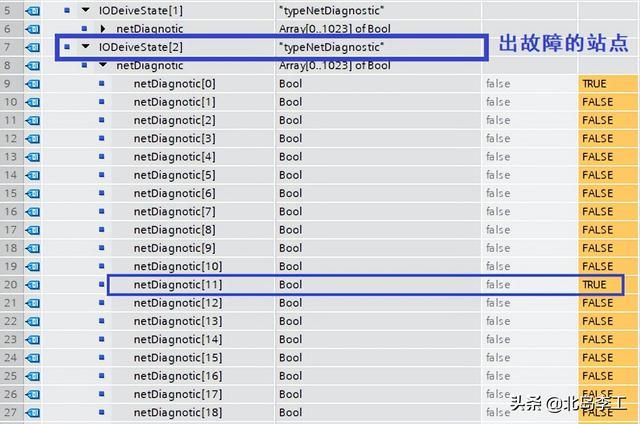

出故障/在报错的站点是11，如下图所示：

这样就可以通过触摸屏（HMI）向外展现站点的诊断信息，可以通过动画演示，让人一目了然的看到所有站点的状态。

好了，关于PROFINET子站的诊断就先介绍到这里。我的书《西门子S7-1200/1500 PLC SCL语言编程 ——从入门到精通》的第11.5.3节也对这个指令有详细的介绍，还配有相关的视频。如果你感兴趣的话，可以看看下面的链接：

,
