保温外墙eps线条安装（外墙外保温系统和节能保温及外墙装饰）

万科龙湖中海保利外墙外保温系统-节能保温及外墙装饰二次设计模板

一、保温篇（模塑聚苯板）

1.1 编制依据及引用规范、标准文件

1.2 二次设计所包含的内容

1.3 通用节点

二、EPS线条篇

1.1 二次设计所包含的内容

1.2 二次设计要点

保温篇（模塑聚苯板）

包括设计依据、外保温体系构造层次、材料选用及做法、厚度、容重、耐火等级、防火隔离带设置要求。

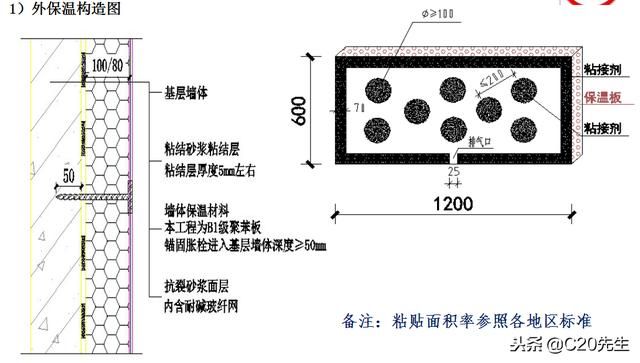

外保温构造图

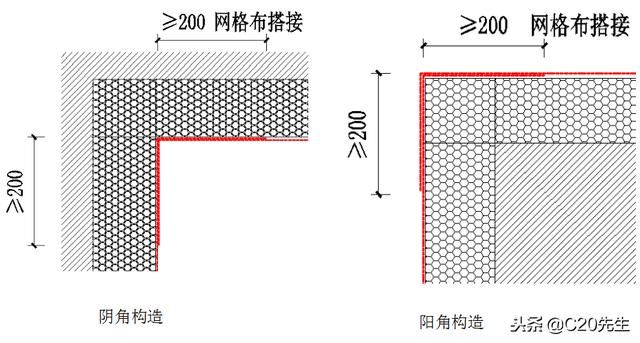

节点通用图

外墙通用排版图

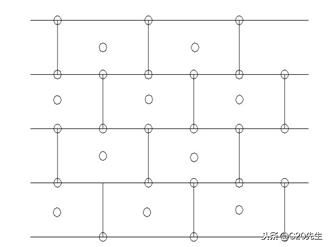

外保温排版及锚固件布置图

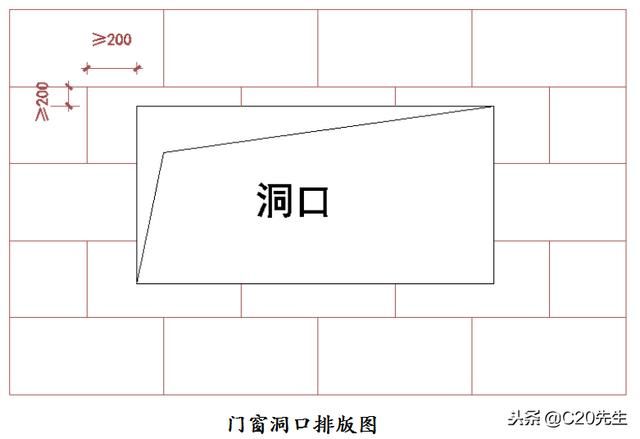

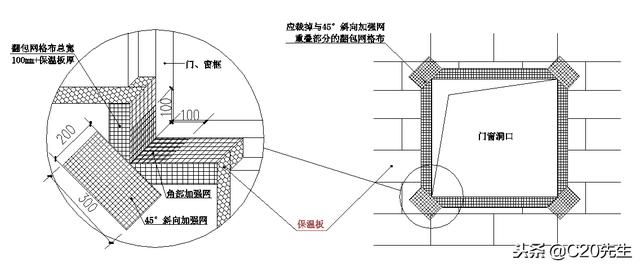

门窗洞口网格布布置图

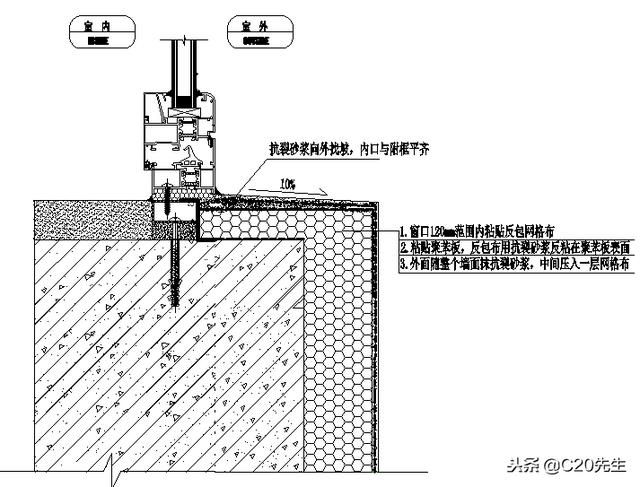

门窗洞口节点图

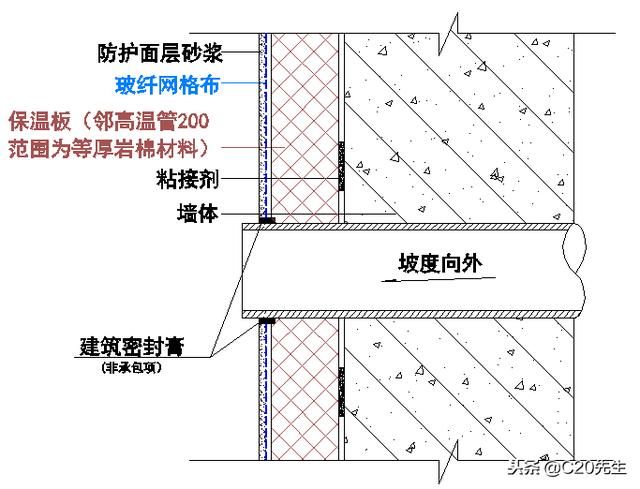

穿墙管保温节点图

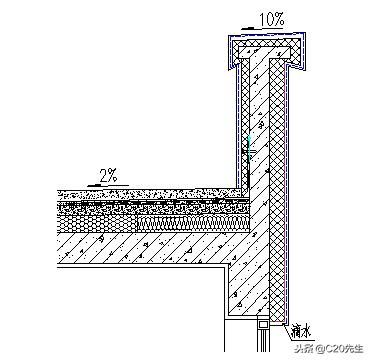

女儿墙保温节点图

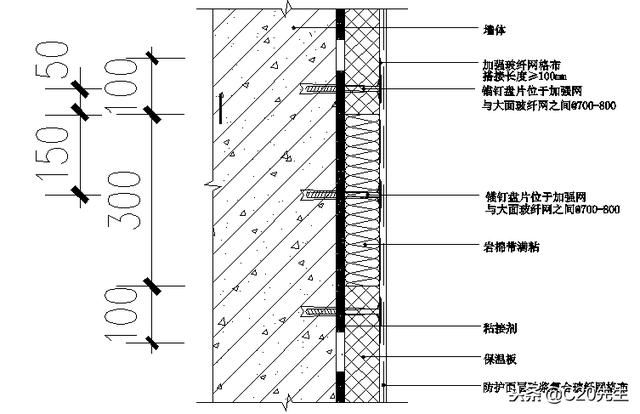

防火隔离带做法图

EPS线条篇

1. 二次设计所包含内容
2. 二次设计要点

1、设计说明

1）包括线条类型、容重、粘结及锚固方式、接缝处理措施、饰面层做法

2、立面综合图(平面图根据需要）

3、墙身大样图及节点图

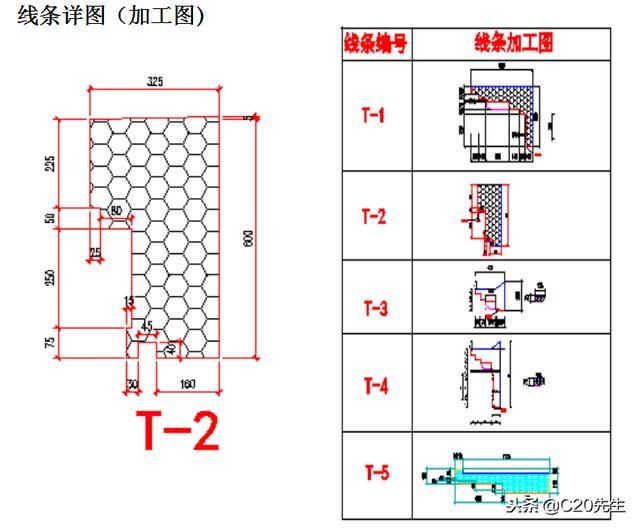

4、线条详图（加工图）

备注：EPS线条粘接率及固定锚栓布置，各保温厂家存在差异，应根据上报技术方案各项目具体而定，建议线条厚度大于200mm时，长度大于500mm时，粘接面积率不小于60%，并应配置固定螺栓。

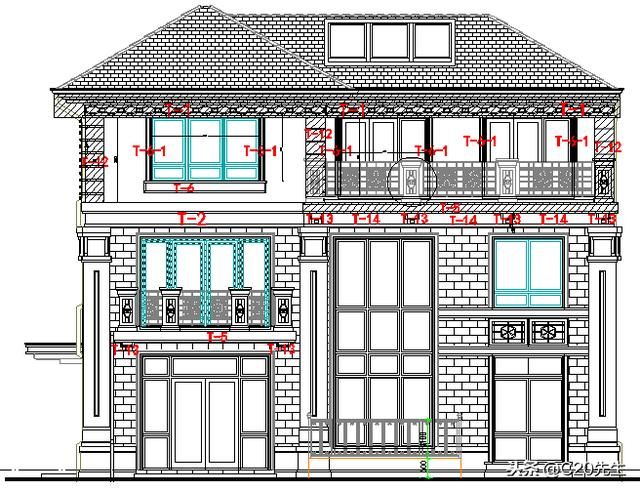

立面综合图

要点：

1）立面图外保温苯板线条应用相应图层表达，便于区分

2）应有墙身大样索引

3）根据线条类型进行编号

4）外墙附件（天沟、雨水管出墙管线、壁灯、壁挂炉透气管等）位置尺寸标识清楚

立面综合图

要点：

1）立面图外保温苯板线条应用相应图层表达，便于区分

2）应有墙身大样索引

3）根据线条类型进行编号

4）外墙附件（天沟、雨水管出墙管线、壁灯、壁挂炉透气管等）位置尺寸标识清楚

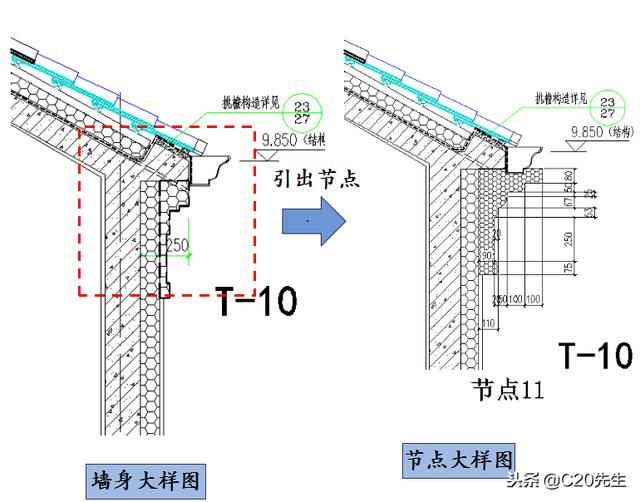

要点：

1）墙身符号应用立面索引保持一致

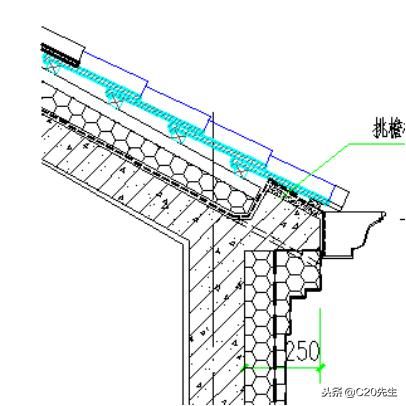

2）剖切大样应包括所有典型剖面，主要内容檐口、门窗、阳露台、窗井、墙根散水等）

3）墙身大样图不能完全表达细部做法的，可在墙身大样图进一步索引出节点大样

要点：

1）线条编号与立面图一一对应

2）EPS线条一般以断面图线条立面形式表达，细部尺寸标注清楚、完整。

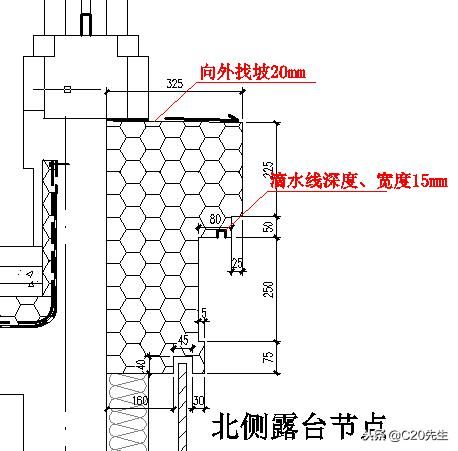

排水坡度、滴水线

要点：

窗套上口线条及腰线等平面易积水和流挂位置的线条应设置排水坡度和滴水线。

备注：左图为预制成品EPS线条阳角45度拼缝，线条为现场加工时建议转角做交错咬槎，网格布反包处理

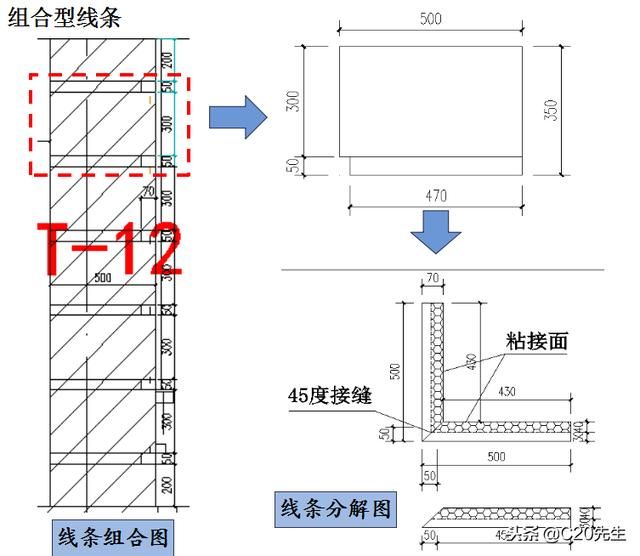

要点：

对于组合型线条，应做组合及分解图，体现单元模块尺寸、拼缝位置、粘接面及组合关系，易于指导加工和安装。

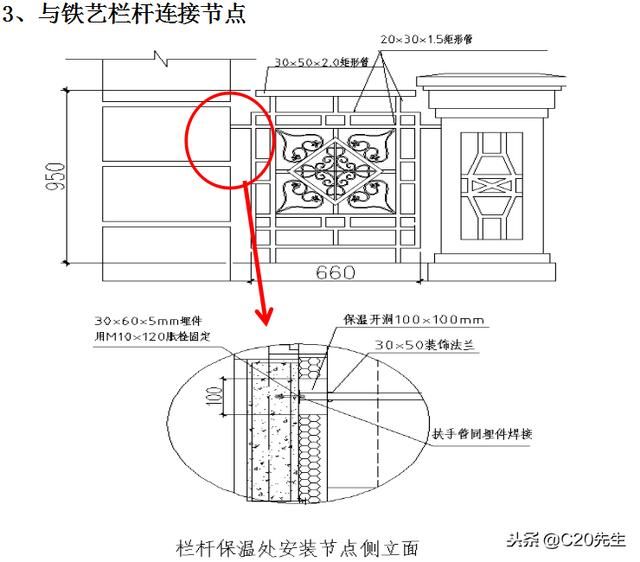

要点：

对于铁艺栏杆的连接节点，应在墙身大样图中关注与保温线条定位、收口关系是否合理和节点处理方式。

要点：

关注雨水管、成品天沟等外墙附件与外保温、EPS线条的位置关系，检查有无碰撞、情况，以便及时做出调整。

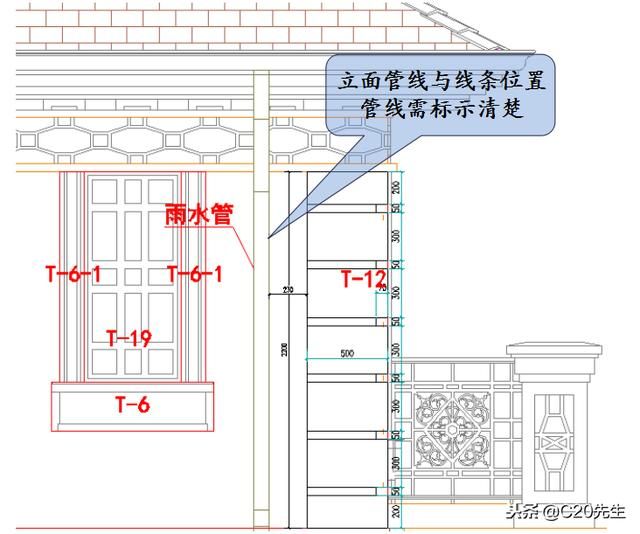

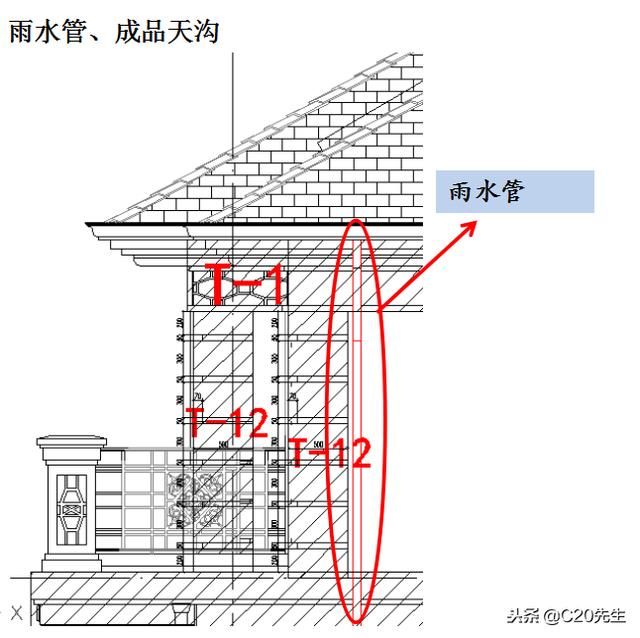

雨水管、成品天沟

要点：

关注雨水管、成品天沟等外墙附件与外保温、EPS线条的位置关系，检查有无碰撞、情况，以便及时做出调整。

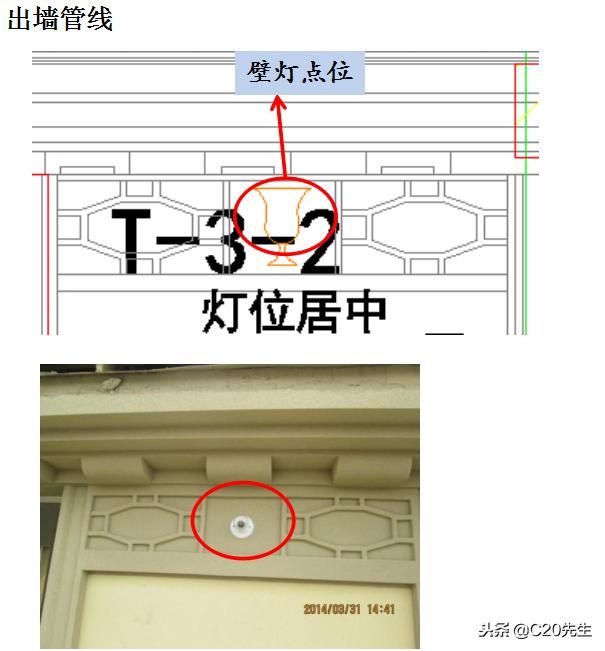

要点：

标注专业出外墙管线（灯具电位、排水、透气、燃气等）出墙管线）立面图的位置尺寸，便于施工时准确定位和预留。

要点：

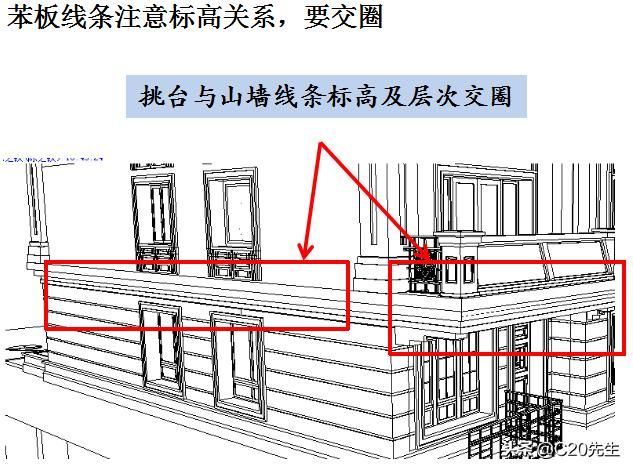

线条的二次深化需要注意标高关系，同一标高线的线条要交圈。

,
