如何根据电路图编写plc程序（PLC编程案例基于S7-1200）

说到感应手自动冲水装置，想必大家首先想到的肯定是抽水马桶或各大卫生间冲水装置。对，没错，就是这些，这些肯定不是使用的是PLC控制的，成本高，不划算，那么是否可以使用PLC实现这样的功能呢？此时大家思考一下，是可以的，可以对吧！那么如何实现呢？

一、控制要求

自动控制时：当有东西或人靠近时，感应红外线开关被遮挡接通，但不工作，一旦再次检测到东西或人不在时开始触发电磁阀冲水，冲水时间控制在5s左右，断开电磁阀关闸，后续重复上述动作。

手动控制时：当人触发或按下冲水按钮时，冲水电磁阀打开冲水，冲水时间控制在5s左右，断开电磁阀关闸，后续重复上述动作。

二、程序设计

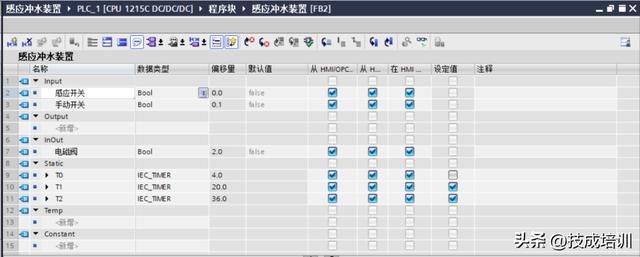

第一步：创建FB块并填写接口参数地址

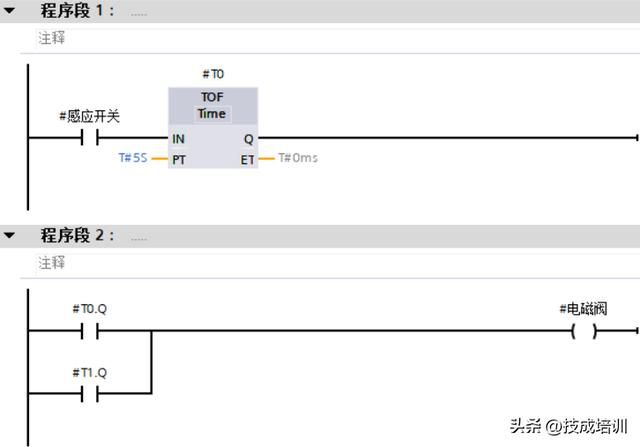

第二步：使用断开延时定时器实现自动冲水功能

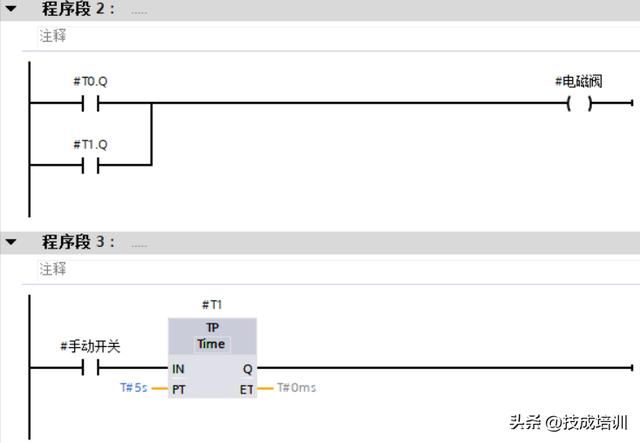

第三步：使用脉冲型定时器实现手动冲水功能

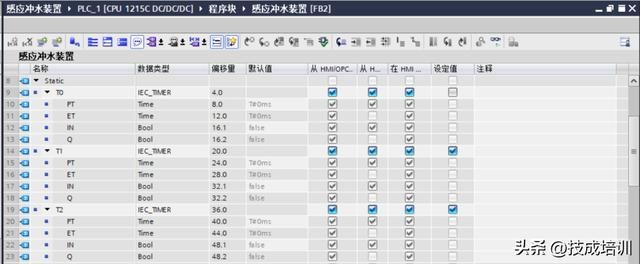

第四步：定时器采用多重背景功能进行调用，减少使用DB块

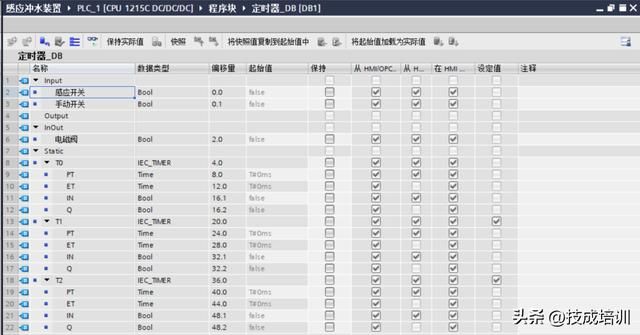

第五步：打开多重背景DB块查看地址

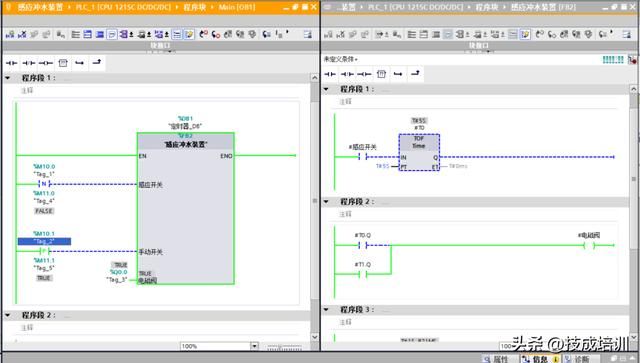

第六步：在OB主程序调用感应冲水FB功能块并填写接口全局地址

三、程序演示

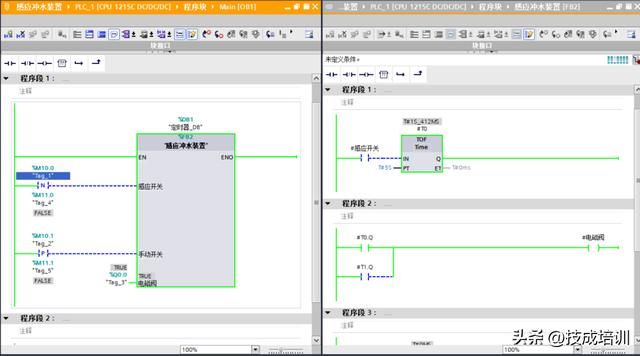

第一步：自动感应冲水程序

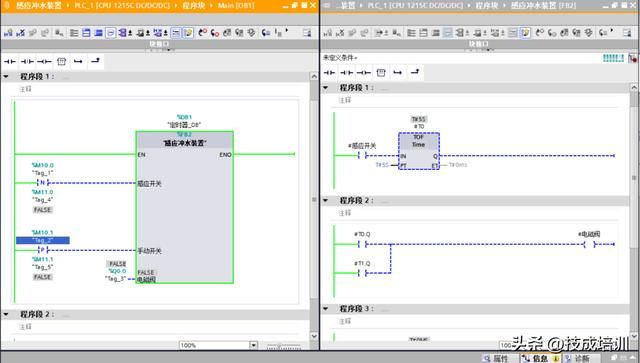

第二步：手动感应冲水程序

四、程序设计思路

1、自动感应开关，当人或物品遮挡时，电磁阀不能动作，等物品或人离开不被遮挡电磁阀才能动作，应采用沿脉冲中下降沿N来做自动感应开关，下降沿功能优势在于触发时不产生脉冲输出，只有断开时才能产生脉冲输出，因此自动感应开关（红外线）给PLC一个信号1触发下降沿代表有人或有物品正在如厕等，当感应开关给PLC一个0信号代表此时人已离开下降沿动作开始冲水并定时5s断开。

2、手动感应开关，按下开关直接输出，采用上升沿，上升沿触发立刻输出脉冲动作并定时5s断开。
