实验室通风系统施工方案（实验室通风系统设计与控制系统）

通风设备的平面设计原则：

事故的紧急；管道的集中；气流方向及房间的压差；污染区的程度。

实验室通风系统设计理念：

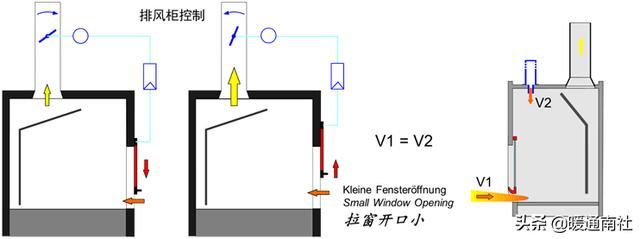

监测、报警、控制（通风柜排气）：

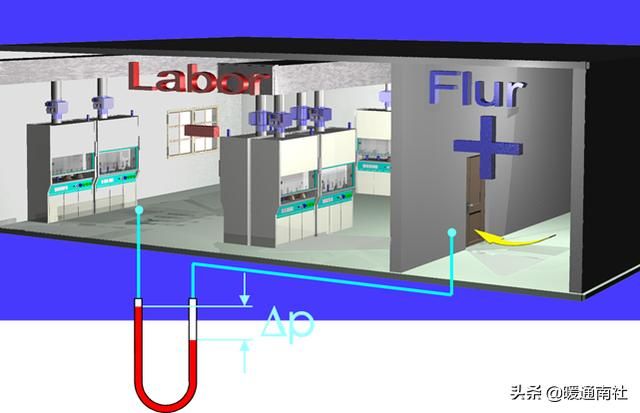

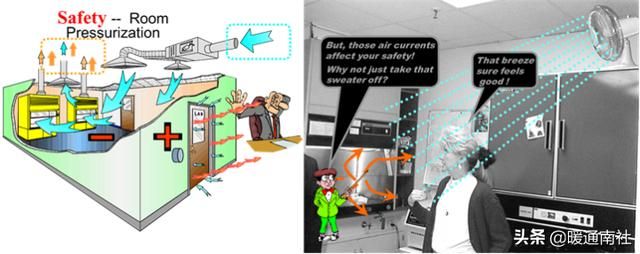

国际标准组织，如NFPA，ANSI及 US OSHA指出实验室的安全管理标准应为维持实验室的房间空气相对周边环境为负压力，是第二道防线。

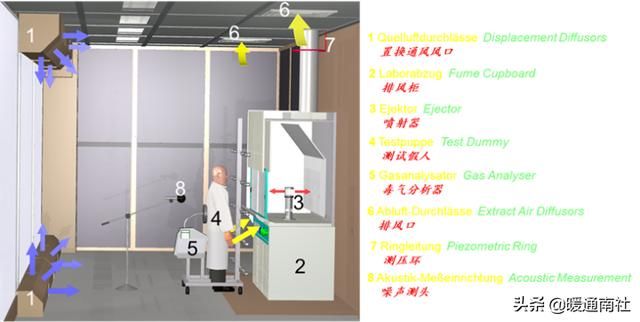

气流组织控制：

房间温度控制：

噪音控制：

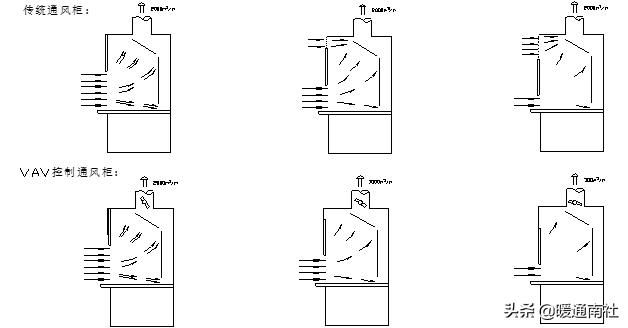

VAV与传统方案对比：

运行成本案例分析：

通风柜1800MM6台，面风速0.5m/s。

最大排风量2000cmh；最低排风量300cmh。

工作人员工作状态2小时/天，使用通风柜控制系统的排风总量：2000cmh*2h 300*8h=6400m³/day、

未使用变风量控制系统的排风量总量：

2000cmh*10h=20000m³/day；

结论通风柜使用VAV系统节约70%的风量。

81600m³/day。

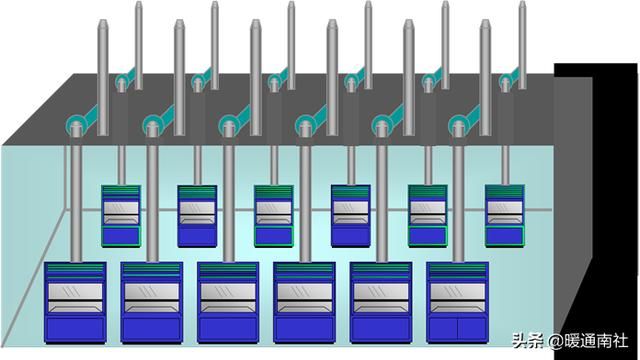

单独排风方案：

通风柜单台控制，投入大，运行费用高，维护不便。

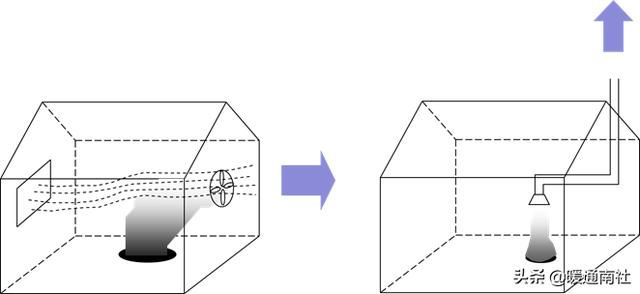

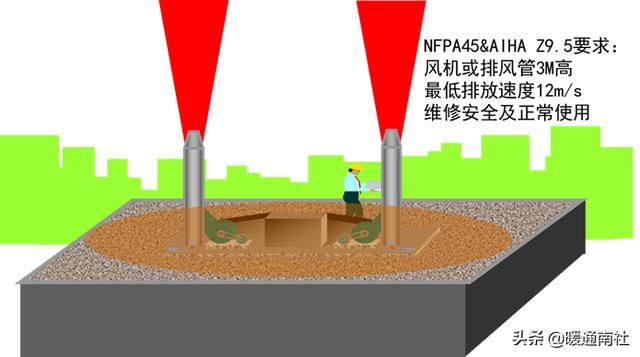

单台通风柜低风量、风速的排放。

多台控制方案：

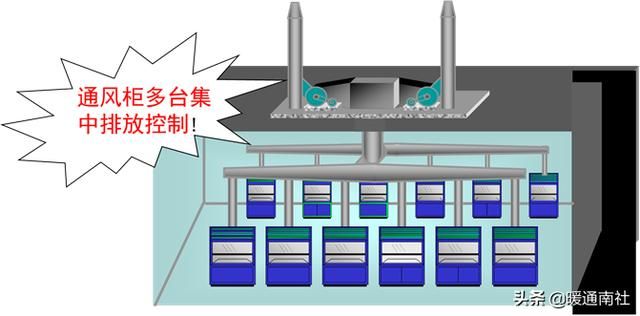

多台通风柜集中排放控制：

实验室通风现存在的问题：

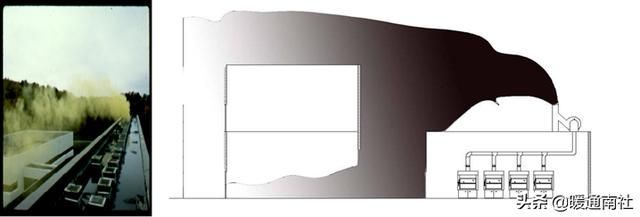

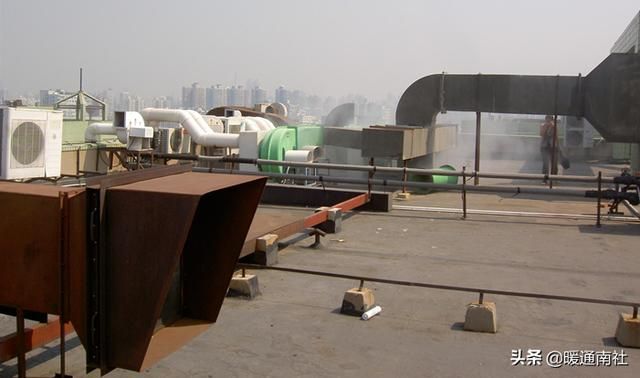

平面设计问题：通风柜位置、供排风及空调、供排风风机。

理念问题：通风柜风量、供排风风量、防火、防雨。

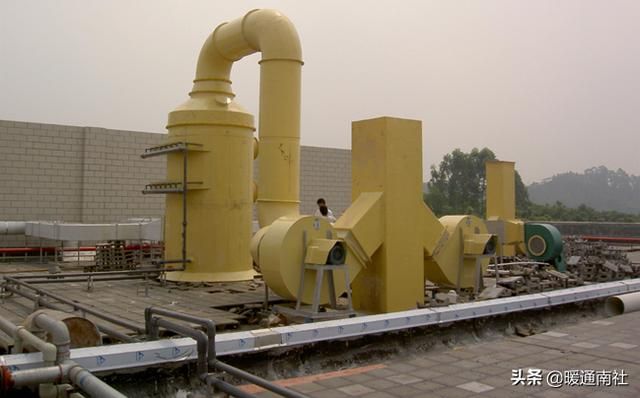

材料问题：管道、通风设备。

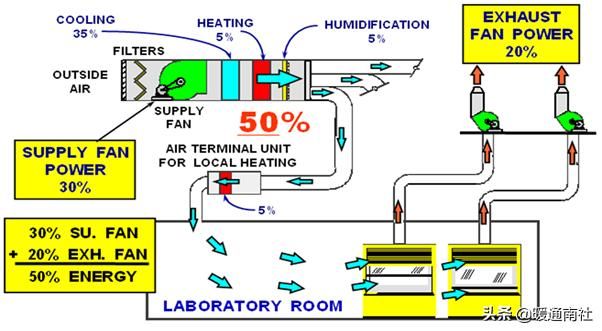

运行问题：能源。（通风柜单控制－回风、空调、风机24及高负荷）、补风（门穸开放）。

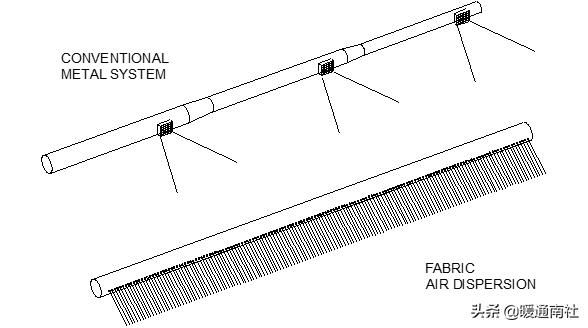

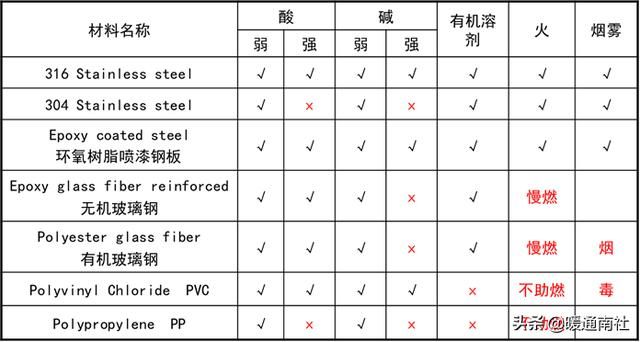

管道材料的选择：

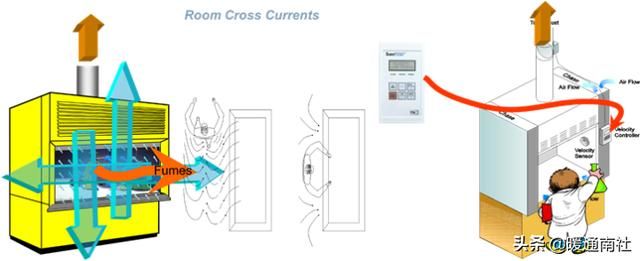

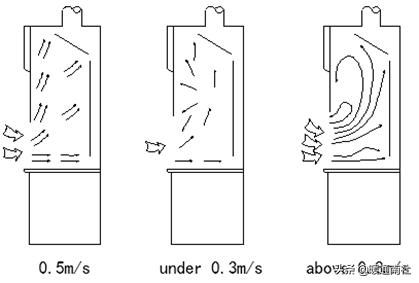

通风柜面风速控制原理：

万向排气罩、排风罩、原子吸收罩通风控制系统。

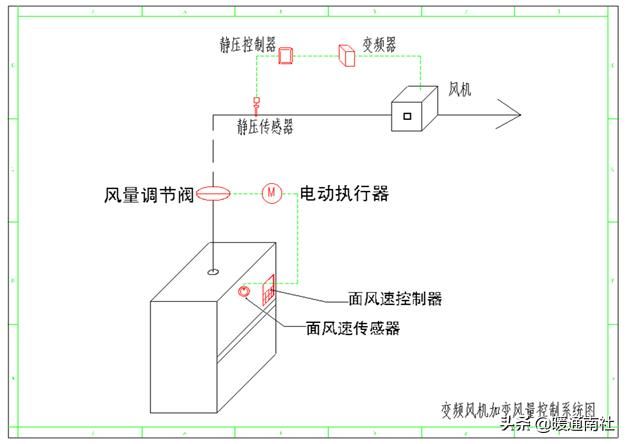

排毒柜面风速控制＋变频风机：

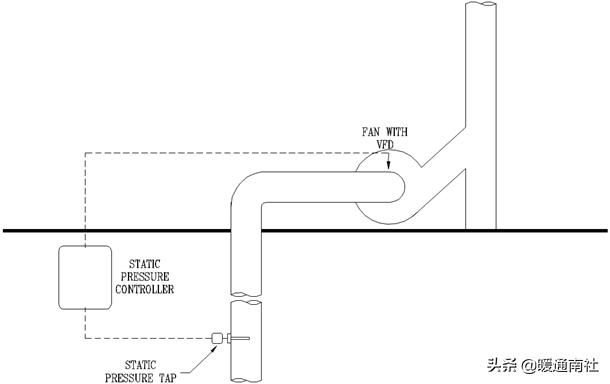

管道静压控制系统原理：

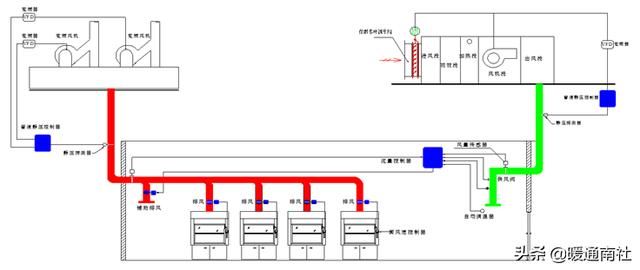

只控制实验室终端设施的供排风还不足够，同时对风机的变频控制，才会达到高质量的节能及舒适的环境。

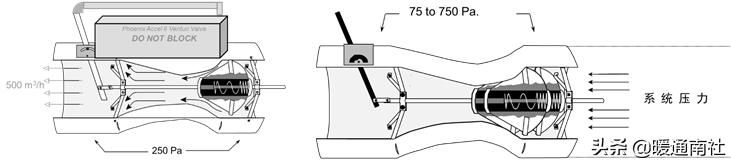

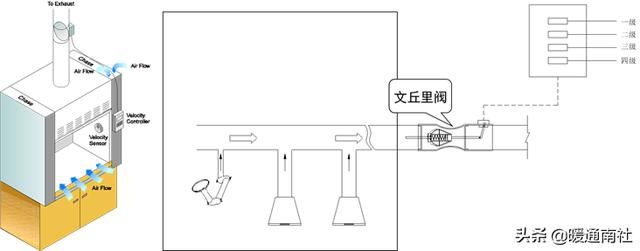

文丘里阀控制原理：

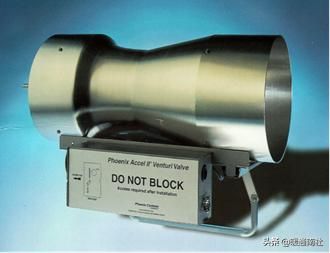

文丘里气流控制阀可以实现风量调节与管道内部压力无关的要求，它有两种不同的工作模式，即变风量和定风量。

变风量是指该阀门通过信号可以快速反应，实现通风系统的自动压力平衡装置响应迅速（响应时间＜1秒），从而满足VAV变风量要求。

定风量是指该阀门可以设定一个风量值，使之管道内部通过该阀门的风量一定，控制精确（±5％）、可调率高（20：1）。满足一般定风量排风要求。

风量控制范围从60m3/h至10,000m3/h。

变风量工作模式（需有信号接入）与定风量工作模式（与压力无关）：

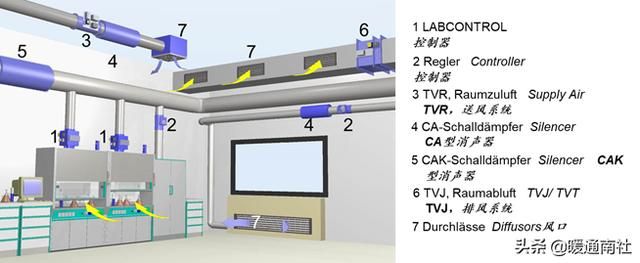

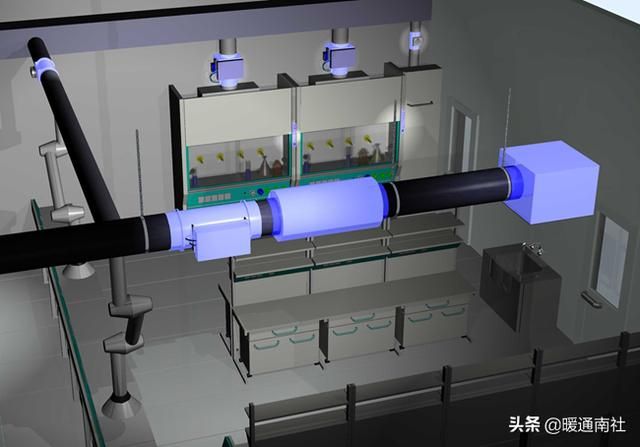

实验室变风量智能控制系统：

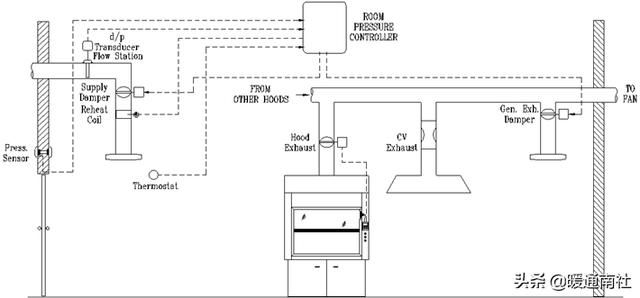

控制环路：

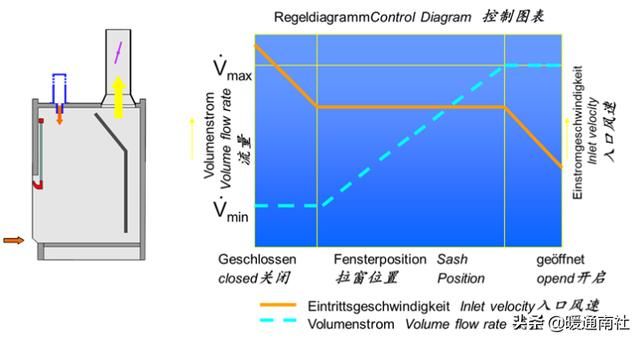

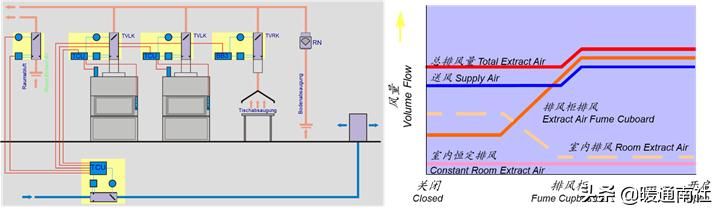

控制图表，FCC型：

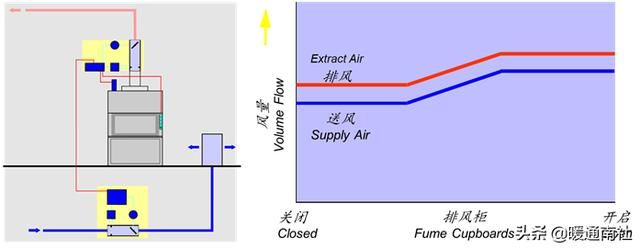

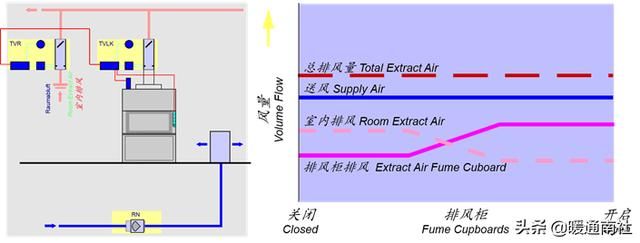

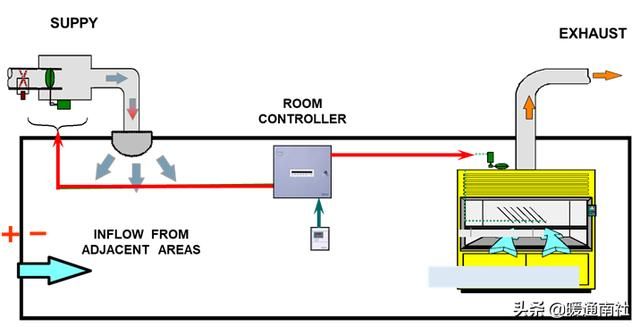

送排风差控制：

应用范例：

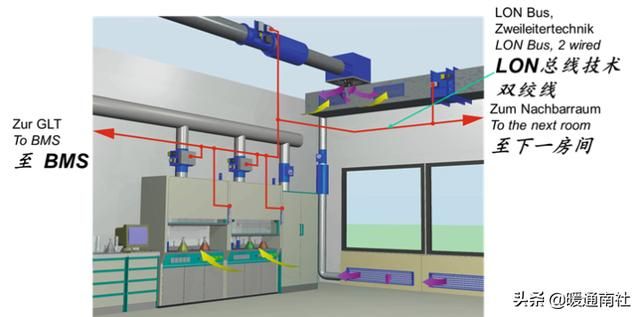

LON-Bus LON 总线技术：
