暖通阀的正确使用方法 暖通空调水系统中常用的阀门有哪些

手动平衡阀的设计排布原则

应分级安装，即干管、立管、支管路上均应安装；各个并联支管路上应同时安装。支管平衡阀立管平衡阀主管平衡阀

自动平衡阀

一般应用于流量固定的场合。进行设计布排时，应注意以下原则：宜安装在末端装置如风机盘管和空气处理机组上；

在末端安装了自动平衡阀的系统，支路和立管不需要再安装自动平衡阀；冷冻机或锅炉出口宜安装自动平衡阀，以避免这些设备过流。

自力式压差控制器

是一种比例式压差控制器，它具有一定的比例压差范围，以适应变流量的需求；与手动平衡阀配合时，在稳定压差的同时，又可以进行流量精确设定。树上鸟教育暖通设计在线教学杜老师。

自力式压差控制器通常与手动平衡阀配合使用，称作流量/压差平衡阀组或流量/压差调节器组合，通常也称为动态平衡阀组，或自动压差平衡阀组，而被归于自动平衡阀的范畴，是一种非常精确的平衡设备；当每一个控制阀都配合这种阀门时，其阀权度接近1。

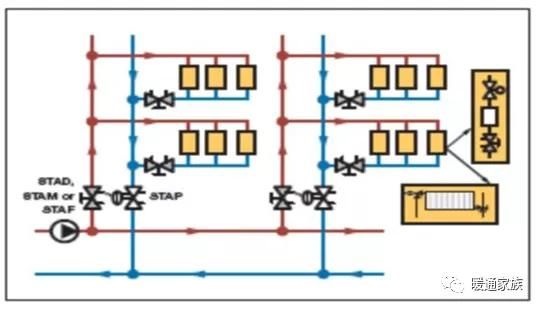

稳定立管间的压差

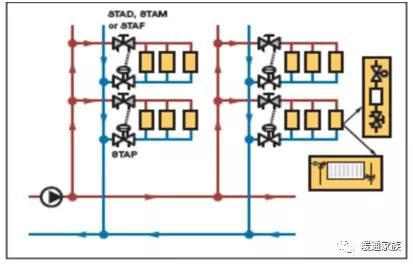

稳定支路间的压差

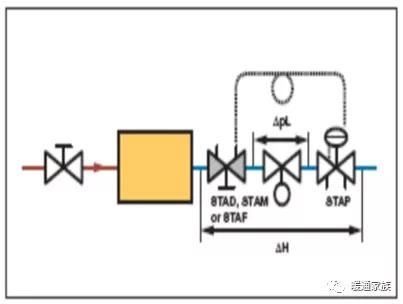

稳定控制阀上的压差

三种应用方式的比较

以上三种应用中，从平衡效果的角度来看，c>b>a,尤其是 c，如果系统中每个控制阀都与一个自力式压差控制器相联，从控制的观点看，这是最好的解决方案，因为控制阀的阀权度接近 1；从性能价格比的角度看，b 种方式的应用最多。

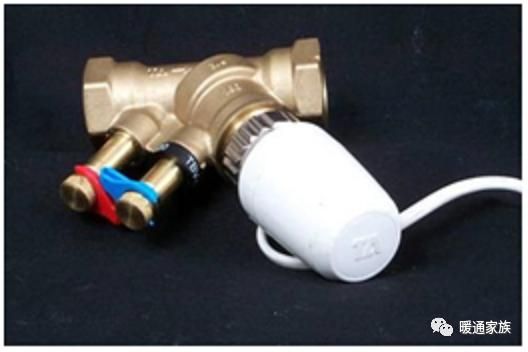

电动平衡二通阀

这是一种适用于风机盘管机组和水环热泵机组等末端设备上的阀门，是合手动平衡阀或自动平衡阀与电动二通阀功能为一体的阀门，其作用与两阀分开时是相同的，流量需事先设定。这种组合方式可以有效地节省安装空间以及成本。

电动平衡二通阀的排布

动态平衡电动调节阀

动态平衡电动调节阀，是一种合自动平衡阀和电动调节阀为一体的阀门，经简单设定最大流量值后，其流量即可根据实际需要在零至最大值之间进行调整；而且，在工作压差范围内，管路系统的压差变化对调定值没有影响（只受控制温度影响）,控制阀部分的阀权度较好，是一种自动化程度较高的平衡装置。

动态平衡电动调节阀，一般应用于变流量系统，且常用于新风机组、空气处理机组等大型末端设备。

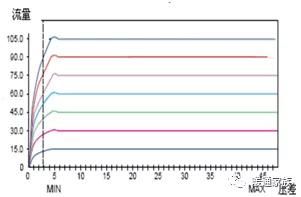

动态平衡电动调节阀的调节特性

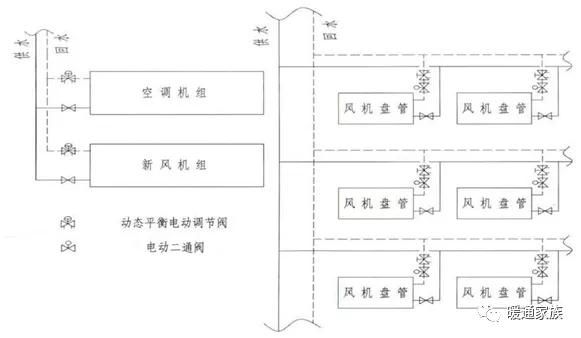

动态平衡电动平衡调节阀排布

免责声明：转载内容仅作学习交流之用，所述观点不代表本号立场，其版权归属原作者，如有侵权，联系本号删除

,
