OPPO R17 Pro开箱图鉴是否让大家满意呢？颜值是足够了，期待它的“内心世界”吗？稍安勿躁，它还在拆解中。上次说到“R 系列是科技与艺术的结合，Pro 是在这基础上做「科技升配」”那再了解Pro之前，先看看OPPO R17吧！

配置一览

首先看一下基础配置，了解一下OPPO R17的抛弃外表的艺术，还有多少内在的科技呢！

SoC：高通骁龙670 八核处理器 10nm工艺

屏幕：6.4英寸 Super AMOLED屏 分辨率2340x1080

存储：6GB运行内存 128GB闪存

前置：2500万像素

后置：1200万像素 500万像素

电池：3415mAh锂离子电池

特点：l 第六代大猩猩玻璃 l AI智能拍摄 l VOOC 闪充技术 l 第四代光电屏幕指纹l屏幕下有导光管 l 光线传感器通过导光管接收光线

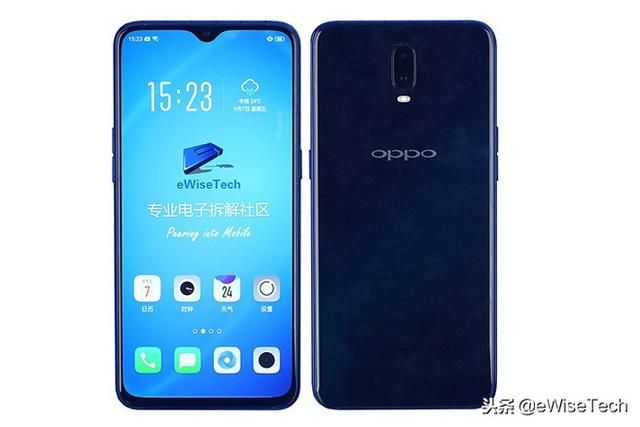

eWisetech--OPPO R17

热点模组信息

结合基础配置中提到特点，也就是科技热点模组，快看看有没有你关注的呢？

1、OPPO R17采用了三星6.4英寸Super AMOLED屏幕，分辨率为2340×1080，型号为641RW 01。

eWisetech--OPPO R17

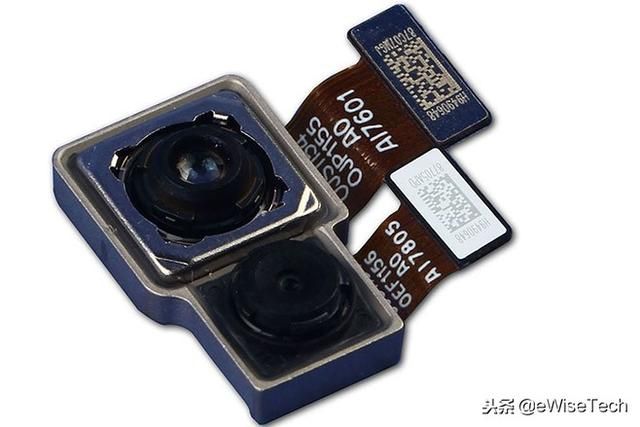

2、后置摄像头为1200万像素加500万像素摄像，主摄1200万像素，型号为Sony IMX519，6片式镜头，副摄采用了三星 S5K5E9，5片式镜头。采用AI智能拍摄。

eWisetech--OPPO R17

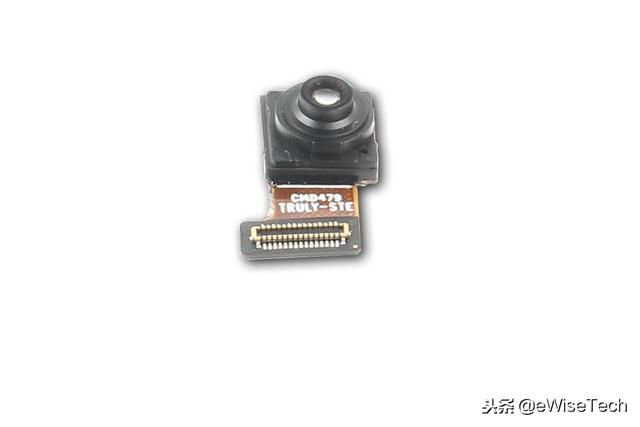

3、前置摄像头为2500万像素摄像，5片式镜头。采用AI智能美颜。

eWisetech--OPPO R17

是不是没有看够，下面还有更详细的拆机步骤！除此之外更多详细全面的高清图在eWisetech官网都可以查询到哦！

拆解细节

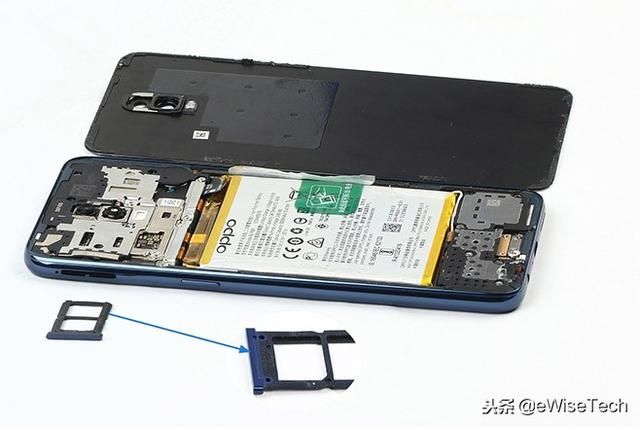

先将SIM卡托取下，卡托上没有防水胶圈，材质是塑料。再使用热风枪加热后盖缝隙处，将后盖缓慢打开，后盖与内支撑通过胶固定。可以看到R17采用了安卓机型经典的三段式设计。

eWisetech--OPPO R17

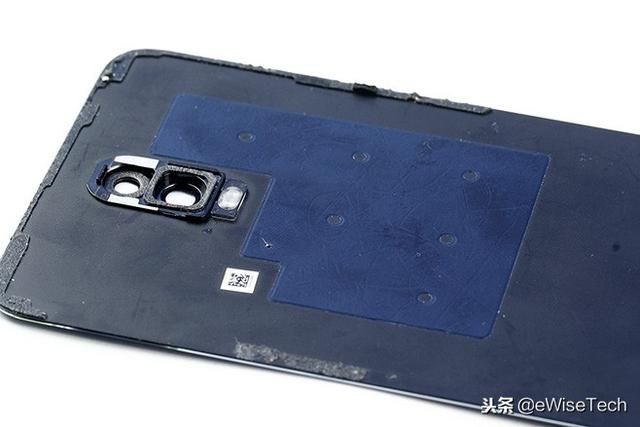

在此期间可以看到R17的玻璃后壳正面贴有大面积石墨片，用于散热。

eWisetech--OPPO R17

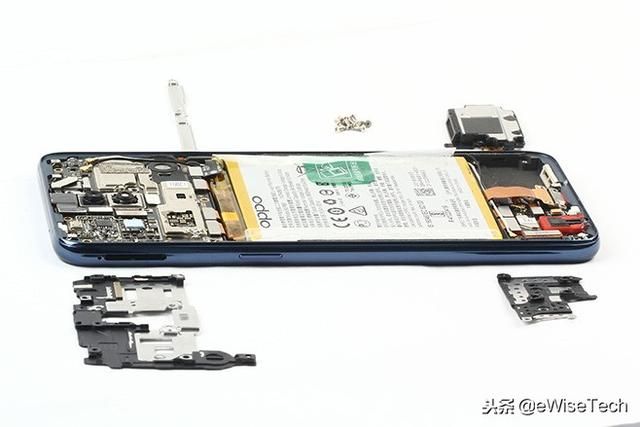

而主板BTB接口处都通过金属盖板进行保护，属于常规设定。

eWisetech--OPPO R17

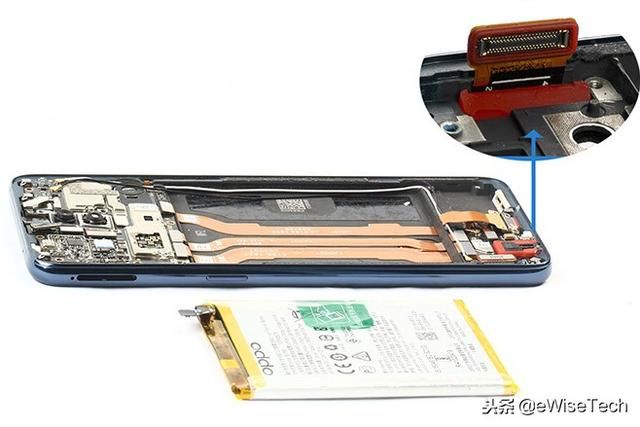

屏幕软板穿过内支撑空隙处有硅胶套，可以固定和保护屏幕排

eWisetech--OPPO R17

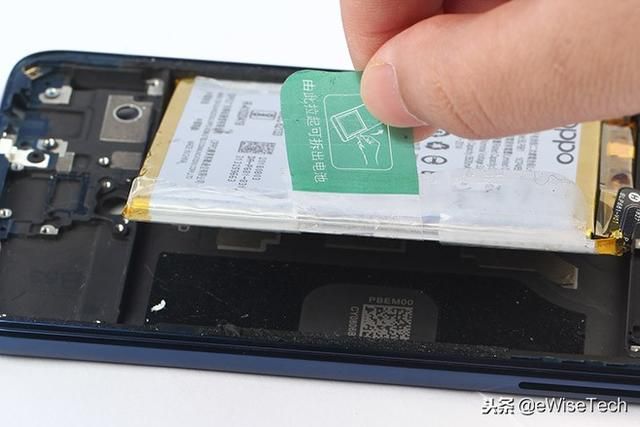

其中电池通过双面胶固定在内支撑上，侧边有撕拉条便于更换

eWisetech--OPPO R17

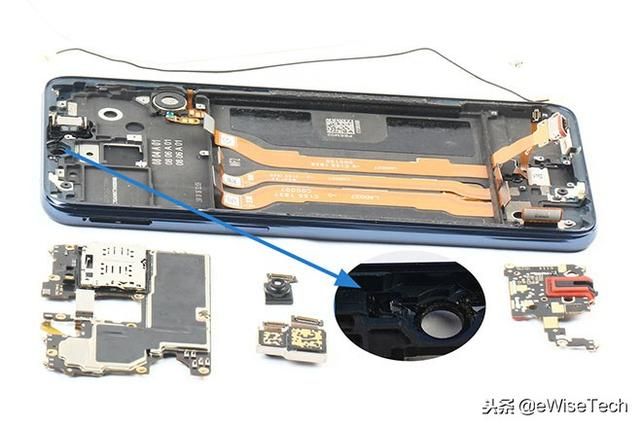

屏幕下的光线传感器通过导光管接收光线。

eWisetech--OPPO R17

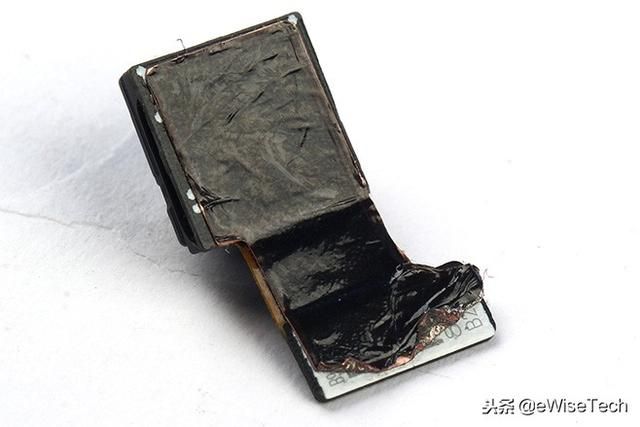

在拆解前后置摄像头时，发现前后置摄像头都贴石墨散热贴。

eWisetech--OPPO R17

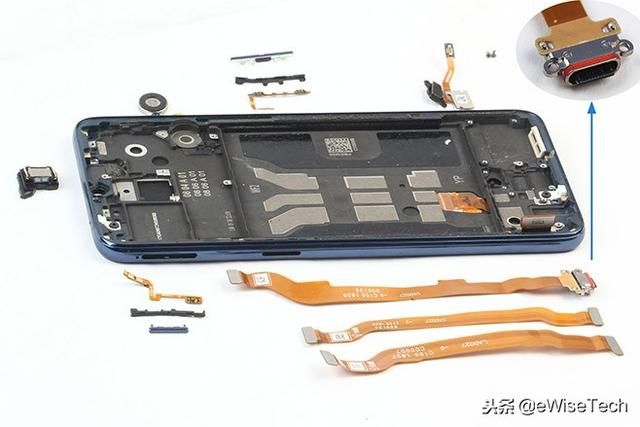

USB接口和耳机孔处有硅胶套，起到防水防尘作用。

eWisetech--OPPO R17

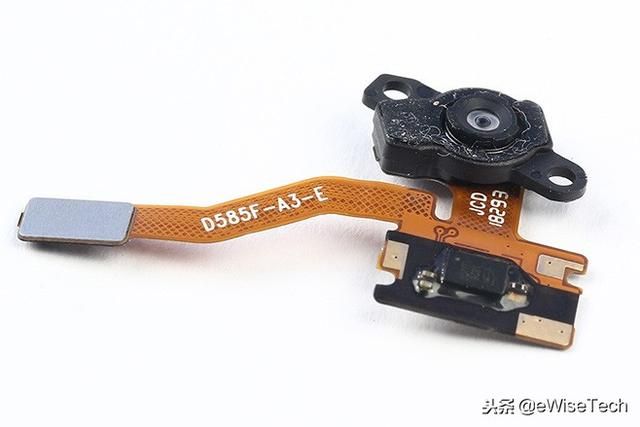

屏下指纹传感器由泡棉胶和螺丝固定在内支撑上，采用第四代光电屏幕指纹。

eWisetech--OPPO R17

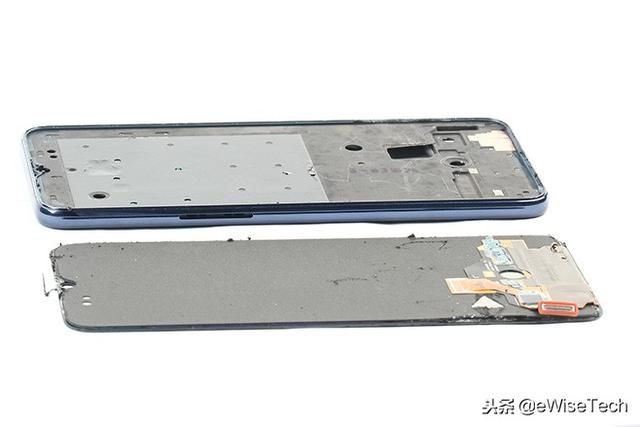

屏幕与内支撑通过胶固定，内支撑正面贴有大面积石墨片用于散热。

eWisetech--OPPO R17

主板IC信息

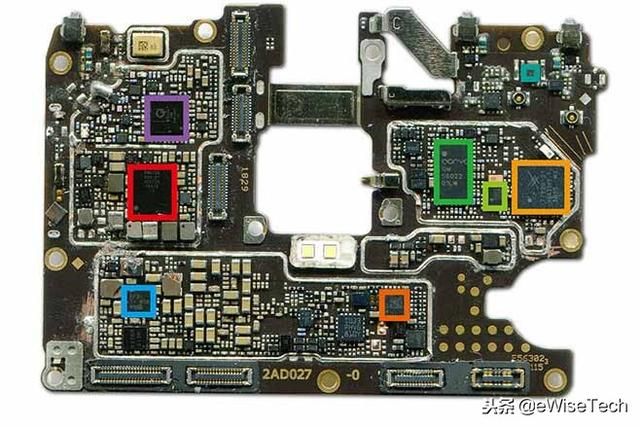

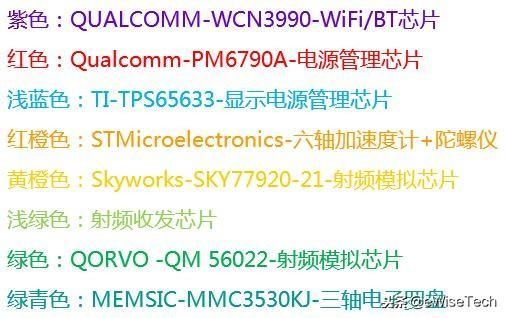

主板正面主要IC（下图）:

eWisetech--OPPO R17

eWisetech--OPPO R17

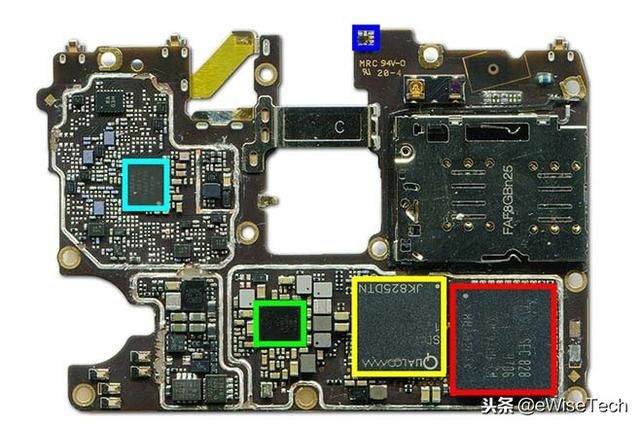

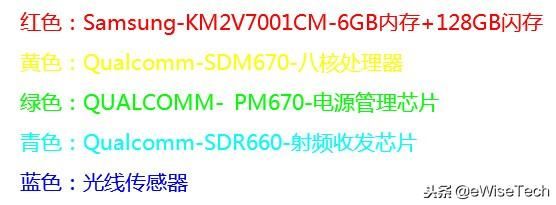

主板背面主要IC（下图）:

eWisetech--OPPO R17

eWisetech--OPPO R17

主板上使用的Logic、Memory、PM、RF和MEMS芯片使用信息见下表：

eWisetech--OPPO R17

还有更多的模组，元器件，芯片信息可以进入eWeisetech官网查询，也可以给小e留言噢！

总结

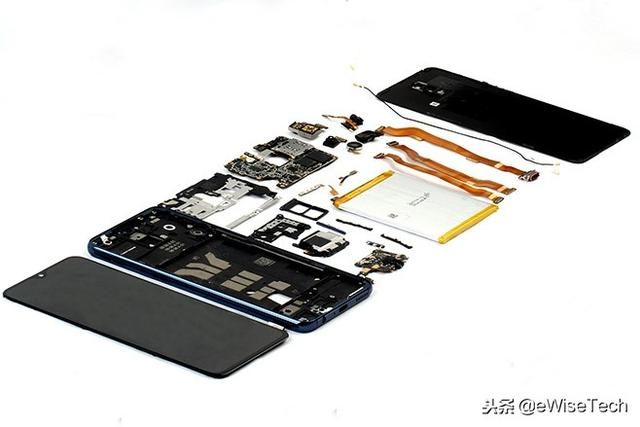

小小总结一下，OPPO R17整机通过23颗螺丝固定，部分采用防水设计，USB接口和耳机孔处有防水硅胶套。可在SIM卡槽却没有配备硅胶套。在主板BTB接口处通过金属盖保护，接口上都有泡棉保护。手机内多处贴有石墨片和铜箔用于散热，如内支撑正面、后壳正面和主板上。屏幕下有导光管，光线传感器通过导光管接收光线。科技于艺术结合的OPPO R17，是否拆的让你满意，快给小e留言说说你想看的内容，小e会认真回复的哦！

eWisetech--OPPO R17

相类似的设备拆解信息在eWisetech搜库了都可以查询到噢！
