安装过程图解（各种安装图例大全）

好多小伙伴私信我，你会安装吗？你懂看图吗？能不能教教我们如何看图，如何施工，今天我们介绍安装图例，你一目了然，无需再求人了，自己对照看，我们也是安装大师了，做设计及造价怎么能不懂得安装图纸，看图、识图、读懂设计的意思以及我们做设计怎么画各种安装符号?如何替换呢？下面我们就介绍大家如何快速看图。

小编整理了很多资料及自己的所学本领教大家如何用最短的时间读懂图纸，了解图纸的真实意思，以及我们设计如何表达设计，就要用到各种专业的基本知识及专业术语，所谓行有行规，入一行我们就要深入的了解，这样才能达到人生的高峰。若攀登珠峰，必须了解珠峰，了解气候，了解自己身体状态，而做好工程也一样，这些都需要我们了解，可谓不一定全懂，但是一定全部了解，这样的人生还用担心你的高度吗？下面像大家介绍安装的图例吧，言归正传。

安装各种图例大全，你指的搜藏，以后不用再担心图纸看不懂，设计图例不明白了，收藏起来，我们也懂得安装工程了，您还在犹豫吗？

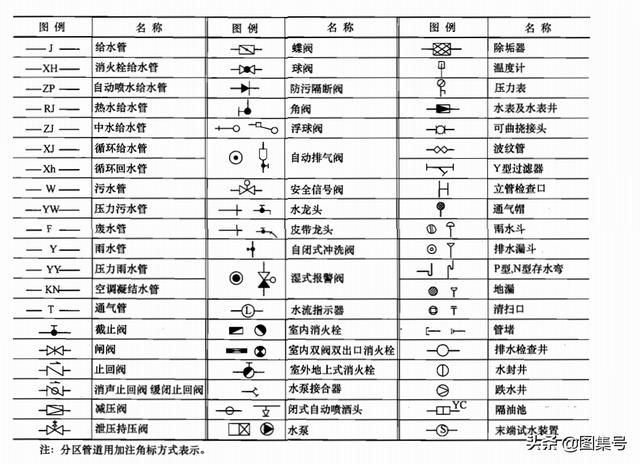

建筑给水排水图例：

建筑给水排水图例

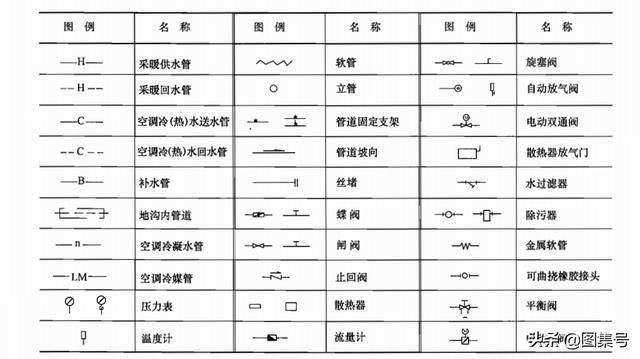

建筑采暖图例：

建筑采暖图例

风管及附件图例：

风管及附件图例

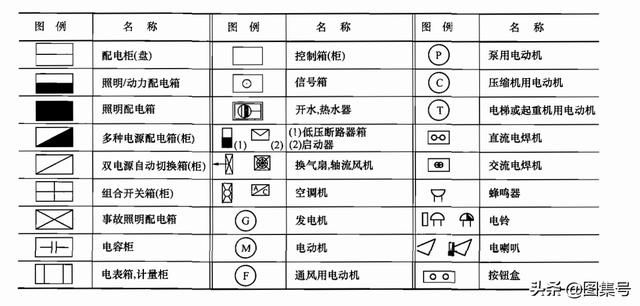

电气设备图例

电气设备图例

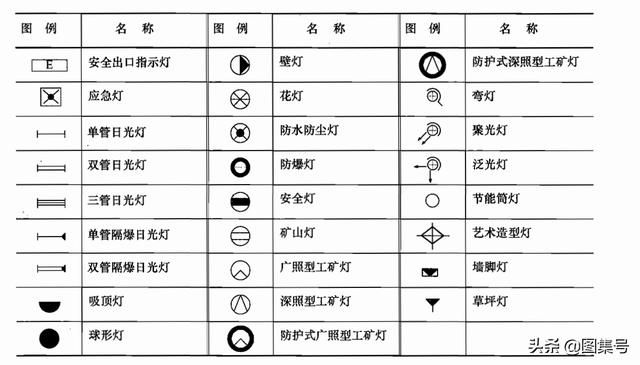

电气照明图例

电气照明图例

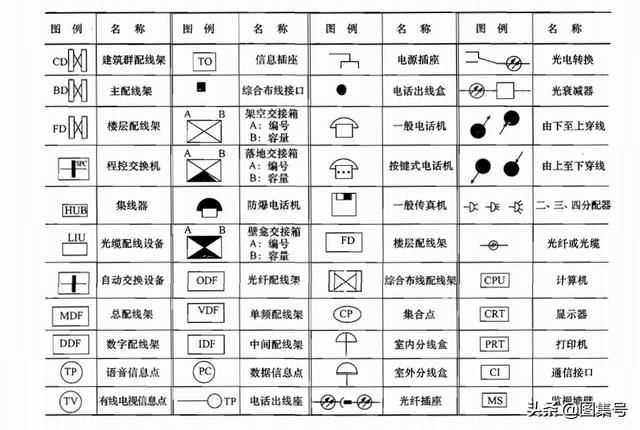

通信网络图例

通信网络图例

安防监控图例：

安防监控图例
